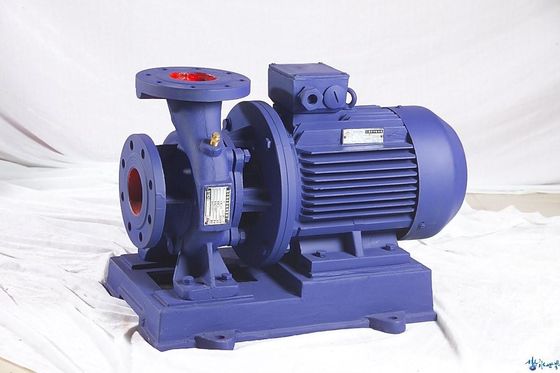

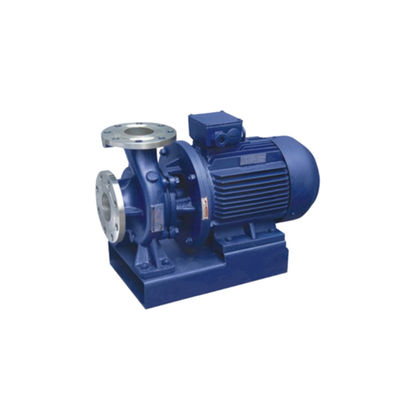

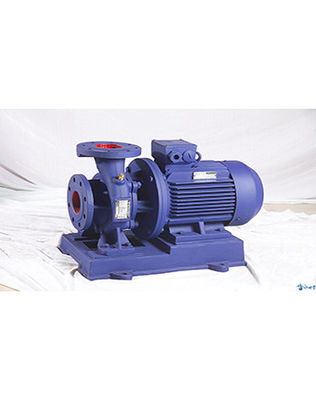

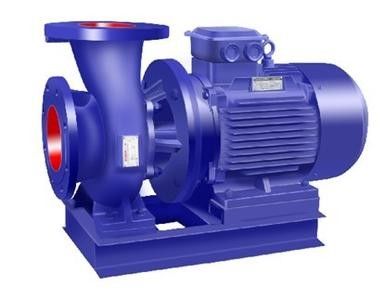

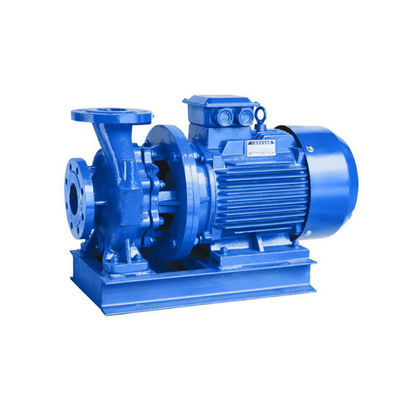

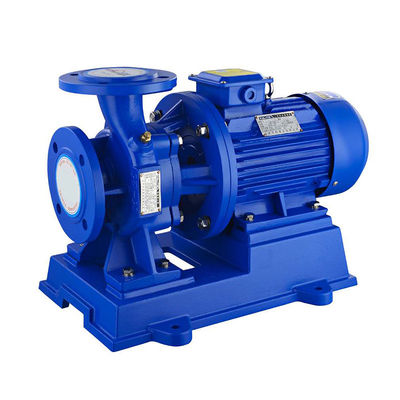

ISW-horizontale zuigpomp met een enkele pijplijn met een enkel blok motorpomp
Inleiding:
1De ISW horizontale zuigpomp is een door Ronda ontworpen energiebesparend product.
2.Stabiel rijden, laag geluid, hoge concentriciteit van de onderdelen.geen trillingen bij het rijden en het milieu wordt daardoor verbeterd.
3De schacht is mechanisch afgesloten met draagbaar materiaal van carbide legering, waardoor de ernstige lekken van het vuldicht van een centrifugale pomp worden opgelost.de duur verlengen en ervoor zorgen dat de werkplek schoon en netjes is.
4. Op grote schaal gebruikt in industriële en stedelijke sectoren, watervoorziening en -afvoer, hoge gebouwen, watervoorziening, tuinbewatering, brandbestrijding, watervoorziening op afstand, verwarmingssystemen,cirkelvormige booster van koud en warm water in badkamers en bij wedstrijden van apparatuur.
5De pomp kan, afhankelijk van de bedrijfsomstandigheden van de werkplek, verticaal, horizontaal enz. worden geplaatst en ook volgens de vereisten voor de stroom en de slag.met een vermogen van meer dan 50 W,.
6Het stroombereik is 1,1-2400 meter.3/h en het slagbereik 8-160m en er is basistype, bypasstype, A B C snijtype etc. En per het verschillende stroommedium en temperatuur, IRG/IRGB/ISWR warm waterpomp,IHG/IHGB/ISWH chemische pomp en YG/YGB/ISWB olie pomp enz.. serieproducten van hetzelfde type en dezelfde eigenschappen zijn ontworpen en vervaardigd.
Productgegevens:
| Werkingsbeginsel: | Centrifuge |
| Hoofdtoepassingen: | Water (olie, chemische stoffen, contact met ons op) |
| Rijder: | Elektrische motor |
| Vermogen Specs: | 220V/240V380/415V 3-fase; 50hz/60hz |
| Max.toegestane vloeistoftemperatuur: | 100°C (212°C)°F) |
| Type aansluiting: | Flanke |
| Hoesje: | van gietijzer, roestvrij staal |
| Verstuiver: | Gietijzer, roestvrij staal, brons |
| Type asdicht: | Mechanische afdichting |
| Maximaal vermogen van de aandrijving: | 250 kW ((340 pk) |
| Maximaal kaliber: | 500 mm ((20 inch) |
| Maximale druk aan de ontladingszijde: | 1.6MPa(16bar) |
| Maximaal hoofd: | 160m ((524.8ft) |
| Stroomversnelling: | 1.1-2400m3/h ((4.8-10560US.GPM) |
| Type pomp: | Water, warm water, olie, chemische stoffen |
Prestatiegegevens:
| Model | Capaciteit | Kop | Kracht | Versnelling | - Ik weet het niet. | (NPSH) r | Gewicht | |
| (m3/h) | (L/s) | (m) | (KW) | (r/min) | (%) | (m) | (kg) | |
| 15-80 | 1.1 | 0.3 | 8.5 | 0.18 | 2800 | 32.1 | 2.3 | 20 |
| 1.5 | 0.42 | 8 | ||||||
| 2 | 0.56 | 7 | ||||||
| 20 tot 110 | 1.8 | 0.5 | 16 | 0.37 | 2800 | 32.4 | 2.3 | 25 |
| 2.5 | 0.69 | 15 | ||||||
| 3.3 | 0.91 | 13.5 | ||||||
| 20 tot en met 125 | 1.8 | 0.5 | 21 | 0.75 | 2800 | 28.1 | 2.3 | 35 |
| 2.5 | 0.69 | 20 | ||||||
| 3.3 | 0.91 | 18.6 | ||||||
| 20 tot en met 160 | 1.8 | 0.5 | 33 | 1.5 | 2950 | 18.8 | 2.3 | 38 |
| 2.5 | 0.69 | 32 | ||||||
| 3.3 | 0.91 | 30 | ||||||
| 25 tot en met 110 | 2.8 | 0.78 | 16 | 0.55 | 2950 | 41.2 | 2.3 | 31 |
| 4 | 1.11 | 15 | ||||||
| 5.2 | 1.44 | 13.5 | ||||||
| 25 tot en met 125 | 2.8 | 0.78 | 20.5 | 0.75 | 2950 | 37.5 | 2.3 | 35 |
| 4 | 1.11 | 20 | ||||||
| 5.2 | 1.44 | 18 | ||||||
| 25-125A | 2.5 | 0.39 | 17 | 0.75 | 2950 | 36.6 | 2.3 | 35 |
| 3.6 | 1 | 16 | ||||||
| 4.6 | 1.28 | 14.5 | ||||||
| 25 tot en met 160 | 2.8 | 0.78 | 33 | 1.5 | 2950 | 29.9 | 2.3 | 44 |
| 4 | 1.11 | 32 | ||||||
| 5.2 | 1.44 | 30 | ||||||
| 25-160A | 2.6 | 0.72 | 29 | 1.1 | 2950 | 29 | 2.3 | 40 |
| 3.7 | 1.03 | 28 | ||||||
| 4.9 | 1.36 | 26 | ||||||
| 32 tot 100 | 3.5 | 0.97 | 14.5 | 0.55 | 2950 | 45.9 | 2.3 | 35 |
| 4.5 | 1.24 | 12.5 | ||||||
| 5.3 | 1.47 | 11 | ||||||
| 32 tot en met 125 | 3.5 | 0.97 | 22 | 1.1 | 2950 | 42.2 | 2.3 | 38 |
| 5 | 1.39 | 20 | ||||||
| 6.5 | 1.8 | 18 | ||||||
| 32-125A | 3.1 | 0.86 | 20 | 0.75 | 2950 | 41.2 | 2.3 | 37 |
| 4.5 | 1.25 | 16 | ||||||
| 5.8 | 1.61 | 10 | ||||||
| 32 tot en met 160 | 3.5 | 0.97 | 34 | 1.5 | 2950 | 32.8 | 2.3 | 49 |
| 4.5 | 1.25 | 32 | ||||||
| 6 | 1.67 | 26 | ||||||
| 32-160A | 3.5 | 0.97 | 26.5 | 1.1 | 2950 | 31.8 | 2.3 | 43 |
| 4.5 | 1.25 | 25 | ||||||
| 6 | 1.67 | 19 | ||||||
| 32-200 | 3.5 | 0.97 | 53 | 3 | 2950 | 23.8 | 2.3 | 68 |
| 4.5 | 1.25 | 50 | ||||||
| 5.5 | 1.53 | 45 | ||||||
| 32-200A | 3 | 1.08 | 43 | 2.2 | 2950 | 22.9 | 2.3 | 58 |
| 4 | 1.11 | 40 | ||||||
| 5 | 1.17 | 37 | ||||||
| - Wat is er? | ||||||||
| 400 tot 300 | 820 | 228 | 23 | 90 | 1480 | 78.2 | 6 | 1450 |
| 1080 | 300 | 20 | ||||||
| 1300 | 361 | 16 | ||||||
| 400 tot en met 315 | 820 | 228 | 36.5 | 132 | 1480 | 81.1 | 6 | 1740 |
| 1080 | 300 | 32 | ||||||
| 1300 | 361 | 27 | ||||||
| 400 tot en met 450 | 1500 | 416.7 | 23 | 160 | 980 | 80.6 | 6.5 | 2420 |
| 2000 | 555.6 | 20 | ||||||
| 2400 | 666.7 | 15 | ||||||
| 400-450A | 1400 | 388.9 | 20 | 132 | 980 | 79.3 | 6.5 | 1940 |
| 1860 | 516.7 | 17 | ||||||
| 2250 | 625 | 14 | ||||||
| 400 tot 500 | 1500 | 416.7 | 34 | 250 | 980 | 82.8 | 6.5 | 2980 |
| 2000 | 555.6 | 32 | ||||||
| 2400 | 666.7 | 27 | ||||||
| 400-500A | 1400 | 388.9 | 30 | 200 | 980 | 81.9 | 6.5 | 2840 |
| 1860 | 516.7 | 28 | ||||||
| 2240 | 625 | 24 | ||||||
| 400-500B | 1300 | 361.1 | 26 | 160 | 980 | 80.9 | 6.5 | 2710 |
| 1750 | 486.4 | 24 | ||||||
| 2100 | 583.3 | 21 | ||||||
| 500 tot 300 | 1000 | 277.8 | 23 | 110 | 1480 | 81.7 | 6 | 1800 |
| 1200 | 333 | 20 | ||||||
| 1450 | 403 | 16 | ||||||
| 500 tot 315 | 1000 | 277.8 | 34.5 | 160 | 1480 | 80.9 | 6 | 2070 |
| 1200 | 333 | 32 | ||||||
| 1450 | 403 | 27 | ||||||
De bovenstaande parametertabel is slechts een deel van het geheel.
