Productoverzicht

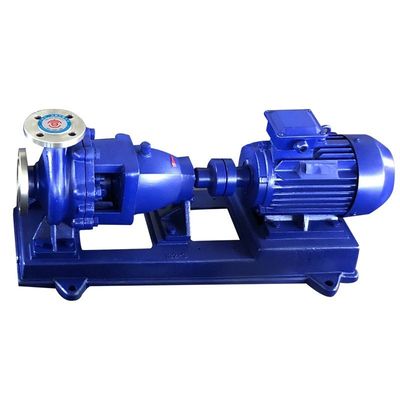

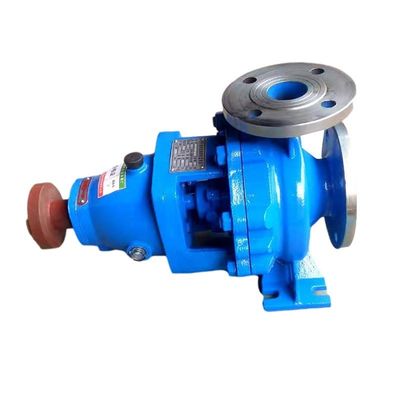

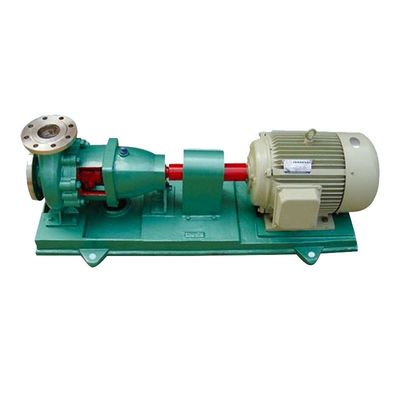

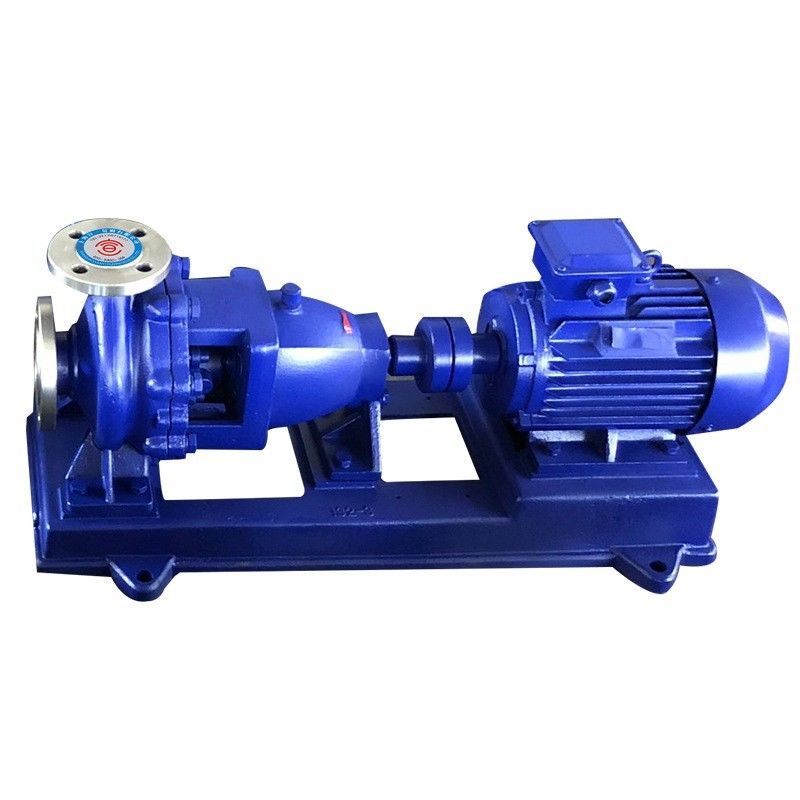

IH chemische eindzuigingscentrifugepompen zijn eenstadium, eenzuigingscentrifuge pompen en centrifuge pompen met een opstap,vervaardigd volgens internationale normen in combinatie met niet-metalen procesontwerp. IH is een energiezuinige productie in plaats van een corrosiebestendige pomp.corrosief en viscositeit vergelijkbaar met waterDe IH-pompen worden veel gebruikt in de chemische industrie.aardolie, elektrische energie, metallurgische, papier-, farmaceutische, voedingsmiddelenindustrie enz. met veel voordelen zoals corrosiebestendigheid, slijtvastheid, hoge temperatuurbestendigheid,hoge mechanische sterkte, stabiele werking, geavanceerde en rationele structuur, strikte en betrouwbare afdichtingsprestaties, gemakkelijke demontage en reparatie, lange levensduur, enz.
IH chemische centrifuge hebben 33 basismodellen, en ongeveer 22 modellen zijn dubbele snelheid ((2900r/min 1450r/min).De totale productie bedraagt 112 specificaties..
Prestatiebereik
Stroomvolume:6.3--400 m3/h
Hoofd: 5-125 m
Versnelling:2900 r/min 1450 r/min
Vermogen:0.55-90 kW
Inlaatdiameter: 50-200 mm
Maximale werkdruk:1.6MPa
Model-uitdrukking
IH 50 - 32 - 160 A IH is een internationale standaard eenfasige chemische centrifuge pomp met één zuig;50 staat voor diameter pompinlaat;32 staat voor diameter pompuitlaat;160 staat voor de nominale diameter van de wervelknop ((mm));A staat voor de buitendiameter van de wervelkolom na het eerste snijden
Ontwerpkenmerken
Pompcompositie
De IH-serie chemische centrifuge pompen zijn producten die door de pompindustrie in het hele land zijn ontworpen volgens de internationale ISO-norm.pompdeksel, afdichtingsonderdelen, middelste steun, as, ophangingsonderdelen enzovoort.
Pompstructuur
Het pompdek wordt aan de middelste drager bevestigd met een naad en wordt bevestigd door de verbinding van de pompkas en de naad in de middelste drager.radiële ontlading en ondersteund door voettypeDe onderdelen van de ophanging kunnen in de middelste drager worden bevestigd door middel van een naad en op de basis worden ondersteund door een ophangingsbeugel.De verlengkoppeling is ontworpen voor een gemakkelijke demontageWanneer de pomp moet worden gecontroleerd en gerepareerd, moeten alleen de middelste verbindingsdelen van de verlengcouplage worden ontmanteld, d.w.z. de rotordeelen worden losgemaakt voor controle en reparatie.Verbindingsbuizen van de inlaat en de uitlaatHet is de universele bouwvorm in de wereld.
De rotatierichting van de pomp
De pomp wordt rechtstreeks aangedreven door een motor van de verlengkoppeling.
Typ van asdicht van de pomp
Het asdicht neemt een verpakkingsdicht of een mechanisch dicht aan, dat kan worden geselecteerd op basis van de eisen van de klant.het is toegestaan de afdichtingsholte volgens ISO3069 te gebruiken, zoals vereist, en een ander type asdicht..
Verpakkingsdichtheid: er is een vuldoos in de pompkap; gebruik een zacht verpakkingsdichtheid; water met een bepaalde druk kan in de vuldoos worden geleid voor afdichting, koeling, smering en reiniging.
Mechanische afdichting: mechanische afdichting met één gezicht en mechanische afdichting met twee gezichten; water met een bepaalde druk kan in de afdichtingsholte worden geleid voor spoelen, wrijven en koelen.
Specificatie:
Model | n=2900r/min | n=1450 r/min | ||||
Q ((m3/h) | H (m) | (KW) | Q ((m3/h) | (m) | (KW) | |
IH40-32-125 | 6.3 | 20 | 1.5 | 3.2 | 5 | 0.55 |
IH40-32-160 | 32 | 3 | 8 | 0.55 | ||
IH40-32-200 | 50 | 5.5 | 12.5 | 1.1 | ||
IH40-32-250 | 80 | 11 | 20 | 2.2 | ||
IH50-32-125 | 12.5 | 20 | 3 | 6.3 | 5 | 0.55 |
IH50-32-160 | 32 | 4 | 8 | 0.55 | ||
IH50-32-200 | 50 | 7.5 | 12.5 | 1.5 | ||
IH50-32-250 | 80 | 15 | 20 | 2.2 | ||
IH65-50-125 | 25 | 20 | 3 | 12.5 | 5 | 0.55 |
IH65-50-160 | 32 | 5.5 | 8 | 0.75 | ||
IH65-40-200 | 50 | 11 | 12.5 | 1.5 | ||
IH65-40-250 | 80 | 18.5 | 20 | 3 | ||
IH65-40-315 | 125 | 30 | 32 | 5.5 | ||
IH80-65-125 | 50 | 20 | 5.5 | 25 | 5 | 0.75 |
IH80-65-160 | 32 | 11 | 8 | 1.5 | ||
IH80-50-200 | 50 | 15 | 12.5 | 2.2 | ||
IH80-50-250 | 80 | 30 | 20 | 4 | ||
IH80-50-315 | 125 | 45 | 32 | 7.5 | ||
IH100-80-125 | 100 | 20 | 11 | 50 | 5 | 1.5 |
IH100-80-160 | 32 | 15 | 8 | 2.2 | ||
IH100-65-200 | 50 | 22 | 12.5 | 4 | ||
IH100-65-250 | 80 | 37 | 20 | 5.5 | ||
IH100-65-315 | 125 | 75 | 32 | 11 | ||
IH125-100-200 | 200 | 50 | 45 | 100 | 12.5 | 7.5 |
IH125-100-250 | 80 | 75 | 20 | 11 | ||
IH125-100-315 | 125 | 75 | 32 | 18.5 | ||
IH125-100-400 | / | / | / | 50 | 30 | |
IH150-125-250 | / | / | / | 200 | 20 | 18.5 |
IH150-125-315 | / | / | / | 32 | 30 | |
IH150-125-400 | / | / | / | 50 | 45 | |
IH200-150-250 | / | / | / | 400 | 20 | 37 |
IH200-150-315 | / | / | / | 32 | 55 | |
IH200-150-400 | / | / | / | 50 | 90 |
