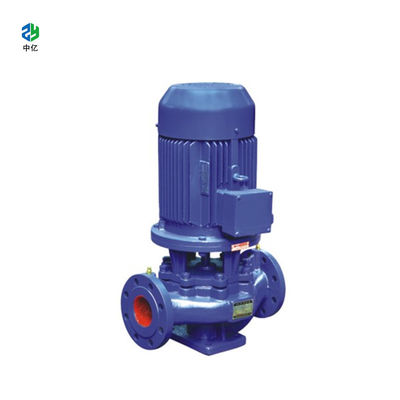

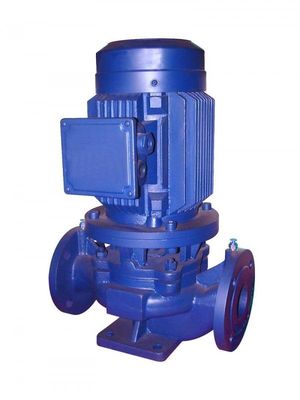

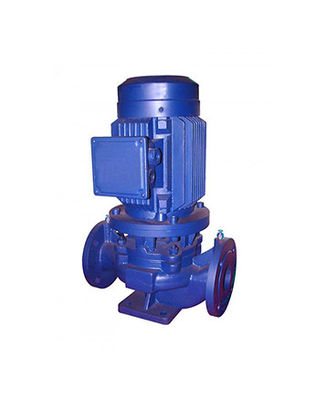

Naam:ISG-industrie verticale centrifuge waterhoge pomp
Hoofdgegevens: ((2900 RPM)
Capaciteit (stroom): 6,5 ~ 240 m3/h
Hoofd: 16 tot 125 m
Hoofdgegevens: ((1450 RPM)
Capaciteit (stroom) : 3,25 ~ 400 m3/h
Hoofd: 4~125 m
Maximaal toerental:3500 t/min.
Maximale werktemperatuur: 80 °C
Maximale druk:1.6 Mpa
Medium: schoon water of gelijk aan schoon water vloeistof zonder vaste stoffen
| - Nee, dat is niet waar. | Model | Kracht (KW) |
Stroom (m3/h) |
hoofd (m) |
Versnelling (r/min) |
| 1 | 25 tot en met 125 | 0.75 | 4 | 20 | 2900 |
| 2 | 25-125A | 0.75 | 3.6 | 16 | 2900 |
| 3 | 25 tot en met 160 | 1.5 | 4 | 32 | 2900 |
| 4 | 25-160A | 1.1 | 3.7 | 28 | 2900 |
| 5 | 32 tot en met 125 | 0.75 | 4.5 | 20 | 2900 |
| 6 | 32-125A | 0.75 | 4 | 16 | 2900 |
| 7 | 32 tot en met 160 | 1.5 | 4.5 | 32 | 2900 |
| 8 | 32-160A | 1.1 | 4 | 25 | 2900 |
| 9 | 32-200 | 3 | 4.5 | 50 | 2900 |
| 10 | 32-200A | 3 | 4 | 44 | 2900 |
| 11 | 40 tot 100 | 0.75 | 6.3 | 12.5 | 2900 |
| 12 | 40 tot en met 125 | 1.1 | 6.3 | 20 | 2900 |
| 13 | 40-125A | 0.75 | 5.6 | 16 | 2900 |
| 14 | 40 tot en met 160 | 2.2 | 6.3 | 32 | 2900 |
| 15 | 40-160A | 1.5 | 5.9 | 28 | 2900 |
| 16 | 40-160B | 1.1 | 5.5 | 24 | 2900 |
| 17 | 40-200 | 4 | 6.3 | 50 | 2900 |
| 18 | 40-200A | 3 | 5.9 | 44 | 2900 |
| 19 | 40-200B | 2.2 | 5.5 | 38 | 2900 |
| 20 | 40 tot 250 | 7.5 | 6.3 | 80 | 2900 |
| 21 | 40-250A | 5.5 | 5.9 | 70 | 2900 |
| 22 | 40-250B | 74 | 5.5 | 60 | 2900 |
| 23 | 40-100 ((I) | 1.1 | 12.5 | 12.5 | 2900 |
| 24 | 40-100 ((I) A | 0.75 | 11 | 10 | 2900 |
| 25 | 40-125 (I) | 1.5 | 12.5 | 20 | 2900 |
| 26 | 40-125 (I) A | 1.1 | 11 | 16 | 2900 |
| 27 | 40-160 ((I) | 3 | 12.5 | 32 | 2900 |
| 28 | 40-160 ((I) A) | 2.2 | 11.7 | 28 | 2900 |
| 29 | 40-160 ((I) B | 1.5 | 10.5 | 22 | 2900 |
| 30 | 40-200(I) | 5.5 | 12.5 | 50 | 2900 |
| 31 | 40-200(I) A | 4 | 11.7 | 44 | 2900 |
| 32 | 40-200(I) B | 3 | 10.5 | 36 | 2900 |
| 33 | 40-250 ((I) | 11 | 12.5 | 80 | 2900 |
| 34 | 40-250 ((I) A | 7.5 | 11.7 | 70 | 2900 |
| 35 | 40-250 ((I) B | 7.5 | 10.8 | 60 | 2900 |
| 36 | 50 tot 100 | 1.1 | 12.5 | 12.5 | 2900 |
| 37 | 50-100A | 0.75 | 11 | 10 | 2900 |
| 38 | 50 tot en met 125 | 1.5 | 12.5 | 20 | 2900 |
Gebruik
1- Reinigingssysteem.
2Elke serie van voedselbewerkings- en medicijnproducten
3Milieubeschermingssysteem.
4. afvalwaterbehandeling voor papier, metallurgie, galvanisatie, smelt, kleurstoffen.
5Elektroplaten en verfsystemen.
6Industrieel en chemisch afvalwaterbehandeling

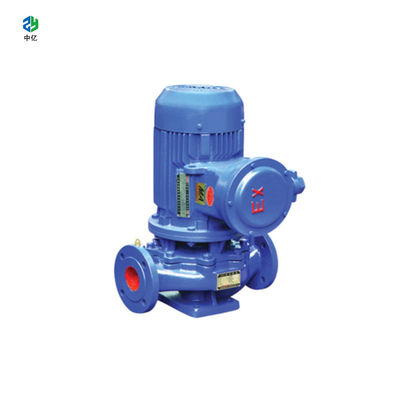

7. explosiebestendige motor voor olie, alcohol en andere explosieve vloeistoffen
samenvatting
Pompen type IS is een soort axiale zuigcentrifuge pomp met een enkele fase en zuig
Het wordt gebruikt voor het pompen van helder water en fysieke of chemische vloeistoffen die vergelijkbaar zijn met helder water onder 85 °C en wordt op grote schaal toegepast in industrieën, stadswatervoorziening en -afvoer,en ook voor landbouw- en boomgaardverwatering.
De IS-pomp heeft een eenvoudige structuur, betrouwbare prestaties, een klein lichaam, een licht gewicht, een hoge efficiëntie, weinig geluid, kleine vibraties, weinig NPSH en is eenvoudig te onderhouden.
Pomptype IS heeft 29 hoofdtypen en 151 maten, maar er worden slechts 4 assen en 4 montageframes op gebruikt.
Beschrijving van het type:
IS50-32-125A
IS-eenstadium-eenzuigcentrifuge-schoonwaterpomp
50-de inlaatdiameter ((mm)
32-de uitlaatdiameter ((mm)
125-de nominale naam van de wervel ((mm))
A-A, B, C zijn respectievelijk de eerste, de tweede en de derde uitrusting na de wervel.
