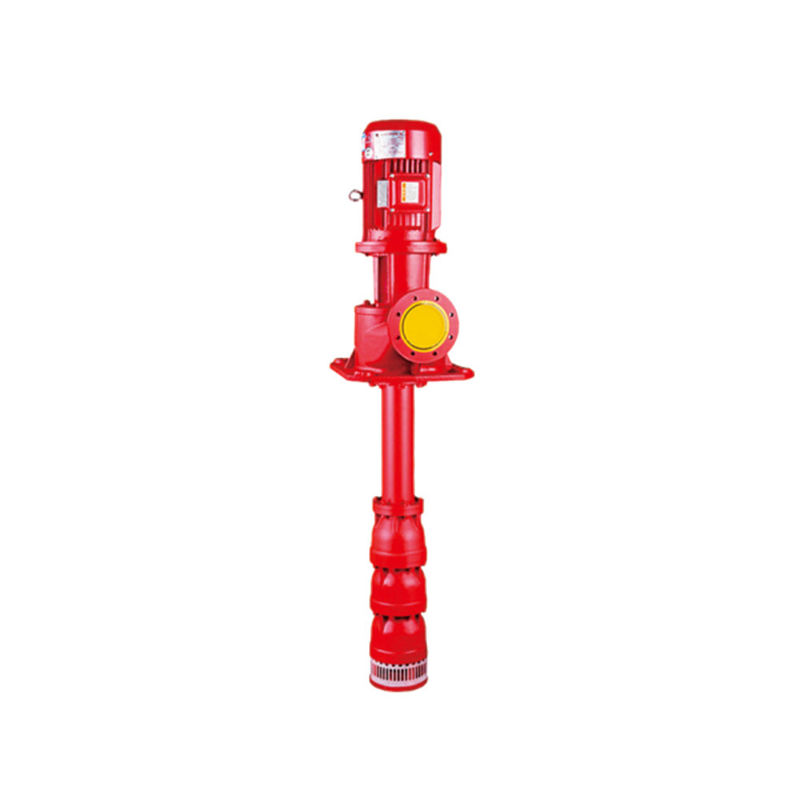

Krachtige Lange het Waterpomp 2940/1460/980r/min van de Schachtbrand voor Industriële Brandbeveiliging
Korte inleiding
De lange pomp van de schacht diep goed brand is een verticale die pomp uit enige of veelvoudige centrifugaal of gemengde stroomdrijvende kracht en gidsshell, waterpijp, transmissieschacht, pompbasis, motor en andere componenten wordt samengesteld. De de pompbasis en motor worden gevestigd bij het bovenste gedeelte van de bron (of pool). Het vermogen van de motor wordt overgebracht aan de bladas door de drijfas concentrisch met de opheffende pijp, die de drijvende kracht ertoe aanzet om stroom en lift te produceren.
De lange as diep goed pomp is een wijd gebruikt het pompen en drainagemateriaal, dat voor elektrische centrale, staalfabriek, mijn, de chemische industrie, brandbeveiliging, waterplant, landbouwirrigatie en andere industrieën geschikt is.
Prestatieswaaier (met opzet punt)
Stroom Q: 20-200m3/h
Lift h: 30-165
Macht n: 4-110kw
Snelheid n: 2940, 1460, 980 r/min
Het pompende middel zal aan de volgende voorwaarden voldoen:
De temperatuur zal geen 40 ℃ overschrijden, zal de stevige inhoud (in gewicht) niet groter dan 0,01% zijn, pH zal de waarde van zuur-basistarief 6.5-8.5 zijn, zal de inhoud van het waterstofsulfide niet groter dan 1.5mg/l zijn, en geen olie zal bevat zijn. Tevreden om ons te contacteren als u de bovengenoemde media vereisten overschrijdt. Wij hebben een volledige reeks oplossingen.
Structuurinleiding:
De lange pomp van de schacht diep goed brand is samengesteld uit drie delen: werkend deel, opheffend pijpdeel en goed deel.
2.1. Werkend deel
Dit deel is samengesteld uit werkende delen en de delen van de waterfilter. De werkende delen zijn samengesteld uit gidsshell, drijvende kracht, kegelkoker, shell lager en drijvende krachtschacht. De drijvende kracht is van gesloten structuur. Shells worden verbonden door bouten. Gidsshell en de drijvende kracht kunnen met slijtagering worden uitgerust.
2.2 opheffende pijp
Dit deel is samengesteld uit het opheffen van pijp, van de transmissieschacht, van de koppeling en van de steun componenten. De opheffende pijp wordt aangesloten door flens of pijpdraad. Het materiaal van de transmissieschacht is 45 # staal of roestvrij staal. Als het dragende deel van de transmissieschacht wordt gedragen, als het een ingepaste opheffende pijp is, kan het installatiestandpunt van de twee korte opheffende pijpen worden veranderd, en zij kunnen opnieuw worden gebruikt. Als de opheffende pijp door flens wordt aangesloten, kan het opnieuw worden gebruikt door de richting van de transmissieschacht op en neer te veranderen. Een speciale sluitenring wordt voorzien bij de verbinding tussen de pompzetel en de hogere opheffende pijp van de diepe goed pomp van draadverbinding om de opheffende pijp te verhinderen weg te vallen.
2.3. Boven goed deel
Dit deel is goed samengesteld uit de delen van de pompzetel, speciale motor voor diepe pomp (gewone verticale die motor speciaal voor diepe goed pomp wordt ontworpen wanneer het 400KW) overschrijdt, motorschacht, koppeling en andere delen. De facultatieve doos van de distributiecontrole, afzetpijp, inham en uitlaatklep, drukmaat, controleklep, poortklep en rubber of de verbinding van de roestvrij staaluitbreiding.
Model | In en uit kaliber | Stroom (L/S) |
Hoofd (m) |
Snelheid (r/min) |
Macht (KW) |
XBD3.1/5G-L (W) | DN65 | 5 | 31 | 2900 | 4 |
XBD4.0/5G-L (W) | DN65 | 5 | 40 | 2900 | 5.5 |
XBD5.0/5G-L (W) | DN65 | 5 | 50 | 2900 | 7.5 |
XBD6.0/5G-L (W) | DN65 | 5 | 60 | 2900 | 7.5 |
XBD7.0/5G-L (W) | DN65 | 5 | 70 | 2900 | 11 |
XBD8.0/5G-L (W) | DN65 | 5 | 80 | 2900 | 15 |
XBD3.2/10G-L (W) | DN80 | 10 | 32 | 2900 | 7.5 |
XBD4.0/10G-L (W) | DN80 | 10 | 40 | 2900 | 11 |
XBD5.0/10G-L (W) | DN80 | 10 | 50 | 2900 | 15 |
XBD6.0/10G-L (W) | DN80 | 10 | 60 | 2900 | 15 |
XBD7.0/10G-L (W) | DN80 | 10 | 70 | 2900 | 18.5 |
XBD8.0/10G-L (W) | DN80 | 10 | 80 | 2900 | 22 |
XBD9.0/10G-L (W) | DN80 | 10 | 90 | 2900 | 22 |
XBD10.0/10G-L (W) | DN80 | 10 | 100 | 2900 | 30 |
XBD11.0/10G-L (W) | DN80 | 10 | 110 | 2900 | 30 |
XBD12.0/10G-L (W) | DN80 | 10 | 120 | 2900 | 37 |
XBD13.0/10G-L (W) | DN80 | 10 | 130 | 2900 | 45 |
XBD14.0/10G-L (W) | DN80 | 10 | 140 | 2900 | 45 |
XBD3.2/15G-L (W) | DN80 | 10 | 32 | 2900 | 7.5 |
XBD4.0/15G-L (W) | DN80 | 15 | 40 | 2900 | 11 |
XBD5.0/15G-L (W) | DN80 | 15 | 50 | 2900 | 15 |
XBD6.0/15G-L (W) | DN80 | 15 | 60 | 2900 | 15 |
XBD7.0/15G-L (W) | DN80 | 15 | 70 | 2900 | 18.5 |
XBD8.0/15G-L (W) | DN80 | 15 | 80 | 2900 | 22 |
XBD9.0/15G-L (W) | DN80 | 15 | 90 | 2900 | 22 |
XBD10.0/15G-L (W) | DN80 | 15 | 100 | 2900 | 30 |
XBD11.0/15G-L (W) | DN80 | 15 | 110 | 2900 | 30 |
XBD12.0/15G-L (W) | DN80 | 15 | 120 | 2900 | 37 |
XBD13.0/15G-L (W) | DN80 | 15 | 130 | 2900 | 37 |
XBD14.0/15G-L (W) | DN80 | 15 | 140 | 2900 | 45 |
XBD3.2/20G-L (W) | DN100 | 20 | 32 | 2900 | 15 |
XBD4.0/20G-L (W) | DN100 | 20 | 40 | 2900 | 15 |
XBD5.0/20G-L (W) | DN100 | 20 | 50 | 2900 | 18.5 |
XBD6.0/20G-L (W) | DN100 | 20 | 60 | 2900 | 22 |
XBD7.0/20G-L (W) | DN100 | 20 | 70 | 2900 | 30 |
XBD8.0/20G-L (W) | DN100 | 20 | 80 | 2900 | 30 |
XBD9.0/20G-L (W) | DN100 | 20 | 90 | 2900 | 30 |
XBD10.0/20G-L (W) | DN100 | 20 | 100 | 2900 | 37 |
XBD11.0/20G-L (W) | DN100 | 20 | 110 | 2900 | 37 |
XBD11.5/20G-L (W) | DN100 | 20 | 115 | 2900 | 45 |
XBD12.0/20G-L (W) | DN100 | 20 | 120 | 2900 | 45 |
XBD13.0/20G-L (W) | DN100 | 20 | 130 | 2900 | 55 |
XBD14.0/20G-L (W) | DN100 | 20 | 140 | 2900 | 75 |
XBD14.5/20G-L (W) | DN100 | 20 | 145 | 2900 | 75 |
XBD15.0/20G-L (W) | DN100 | 25 | 150 | 2900 | 90 |
