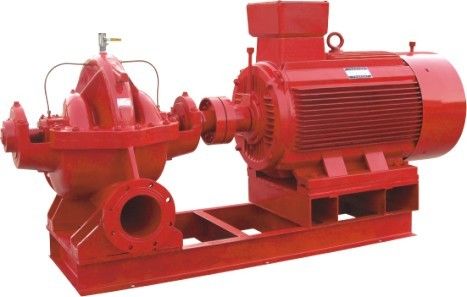

1. Overzicht
VERPAKKEN EN VERZENDENtype de pomp is in één stadium, dubbel-zuiging, een insluitend open centrifugaalpomp voor zuiging en levering van duidelijk water en vloeistoffen met fysieke en chemische eigenschappen gelijkend op water. Het hoofd van deze pomp is van 9m tot 140m, is de stroom van 126m3/h aan 12500m3/h, en de maximumtemperatuur van de vloeistof zou geen 80℃ moeten overschrijden, geschikt voor fabrieken, mijnen, stedelijke watervoorziening, krachtcentrales, de grote projecten van de watermilieubescherming, landbouwirrigatie en overstroming, enz. 48Shipping en de behandeling - kan grote pomp 22 ook als circulatiepomp voor thermische krachtcentrales worden gebruikt.
De betekenis van pompmodel: zoals 10Shipping en behandeling - 13A
10 - de diameter van de zuigingshaven wordt verdeeld door 25 (de diameter van de zuigingshaven van de pomp is 250 mm). s, VERPAKKEN EN VERZENDEN - pomp in één stadium van het dubbel-zuigings horizontale centrifugaal duidelijke water 13 a dan het aantal revoluties die door 10 worden verdeeld (de pomp dan het aantal revoluties is 130) A - wijst erop dat de pomp de verschillende buitendiameter van de drijvende kracht heeft veranderd.
2, Beschrijving van structuur
S en VERPAKKEN EN VERZENDENtype de inham van de pomp en de afzet zijn onder de as van de pomp, in een horizontale richting en in een verticale positie met de as, wordt de pompdekking bevestigd aan het pomplichaam met dubbel-geleide bouten en kegel plaatsende schroeven, die gemakkelijk kunnen worden aan het licht gebracht om alle delen in de pomp te controleren, zonder de waterinham, de lossingspijpleiding en de motor te demonteren, zodat is het uiterst geschikt om, van de transmissierichting, VERPAKKEN EN VERZENDENtype pompen te reviseren linksdraaiend roteert; S type de pompen roteren met de wijzers van de klok mee. roteren met de wijzers van de klok mee; De s-type pompen roteren met de wijzers van de klok mee;
De belangrijkste delen van S en VERPAKKEN EN VERZENDEN typen pompen zijn: pomplichaam (1), pompdekking (2), drijvende kracht (3), schacht (4), dubbele zuigingszegelring (5), koker (6), dragend lichaam (14).
Pomplichaam (1) wordt gemaakt van gietijzer. De pompdekking vormt de workshop van de drijvende kracht, en de flens van de inham en afzetwaterkanalen is uitgerust met een gat van de pijpschroef voor het installeren van vacuüm en drukmaten. Het laagste deel van de pijphals wordt gemaakt met een gat van de pijpschroef voor waterlossing.
Pompdekking (2) wordt gemaakt van gietijzer. Bij het bovenste gedeelte, zijn er een gat van de pijpschroef voor het installeren van waterslotpijp en de pijp van de luchtversie en een haak voor het opheffen van de pompdekking. Drijvende kracht (3) wordt gemaakt van gietijzer, is zijn vorm
symmetrisch, zijn er verdraaide bladen tussen de twee muren, gaat de vloeistof de drijvende kracht van beide kanten in, de productie concaaf na statische saldotest.
Schacht (4), die van het koolstofstaal van uitstekende kwaliteit wordt gemaakt. Het centrum van de schacht is de drijvende kracht, vast met Jian, koker en de kokernoten aan beide kanten, het rechtereinde van de schacht is geïnstalleerd met een koppeling, direct verbonden aan de motor, in koppeling wordt het eind niet toegestaan om de riemaandrijving te gebruiken, als de riemaandrijving wordt vereist, een andere steun moet opstelling zijn om de riemschijf te steunen.
Dubbele zuigings verzegelende ring (5) wordt gemaakt van gietijzer. Om het hoge drukwater te verhinderen terug in het deel van de wateropname van de pomp te lekken, wordt de dubbele zuigingszegelring gemaakt met een vooruitstekende semi-tuinring, ingebed die in het pomplichaam, wordt gebruikt om de dubbele zuigingszegelring te bevestigen, die een bederfelijk deel is en met vervangstukken na slijtage kan worden vervangen.
Schachtkoker (6), die van gietijzer wordt, dat wordt gebruikt gemaakt om de positie van de drijvende kracht te bevestigen en de slijtage van de schacht binnen de verpakkingskamer te beschermen, is een wearable deel, en kan door vervangstukken na slijtage worden vervangen.
S, VERPAKKEN EN VERZENDENtype pomp heeft twee steunen, die enige rij radiale kogellagers met behulp van, die in het dragende lichaam (14) worden geïnstalleerd dichtbij het koppelingseind van de collectieve naam die a-delen dragen, wordt het andere eind genoemd dragende B-delen, die met vet worden gesmeerd. Omdat de drijvende kracht volledig symmetrisch is, in theorie veroorzaakt de pomp geen askracht, maar in productie is het moeilijk om de waterstroom door de pomp aan beide kanten te doen en het hiaat bij de zegelring is precies hetzelfde, zodat heeft de pomp de mogelijkheid van askracht, worden de askracht en de trillingskracht gedragen door het enig-rij radiale kogellager in het dragende B-deel.
De verpakking speelt de rol van het verzegelen om de lucht te doordringen in de pomp te verhinderen en een hoop van vloeistof van uit het sijpelen. De verpakkingsverbinding bestaat uit verpakkingskamer, het vullen klier, verpakkingsring, verpakkingskoker en verpakkingsmateriaal op het pomplichaam en de pompdekking die wordt samengesteld. Een kleine hoeveelheid hoge drukwater binnen de pompdekking vloeit in de verpakkingskamer door de externe waterslotbuis (of interne gootsteen) en de verpakkingsring om de rol van waterslot te spelen.
De graad van verpakkingsstrakheid moet aangewezen, niet te strak zijn en niet ook losmaken, kan de vloeistof een daling van een daling van lekkage zijn zal heersen, te strakke verpakking, lager gemakkelijk te verwarmen, terwijl machtsconsumptie, die vloeibare lekkage, de efficiency van de pomp moet verminderen te los de inpakken.
