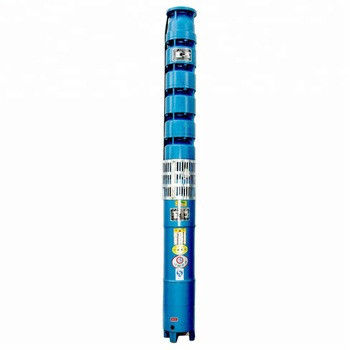

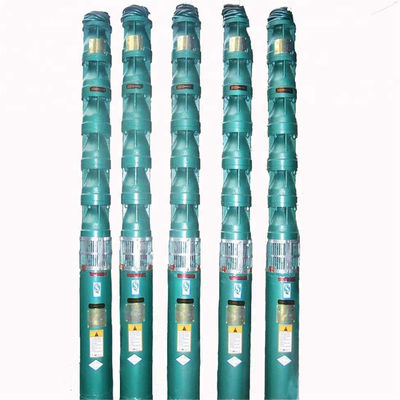

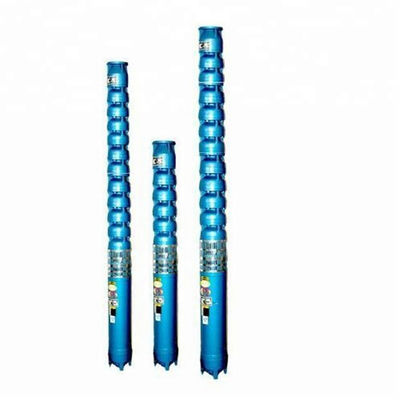

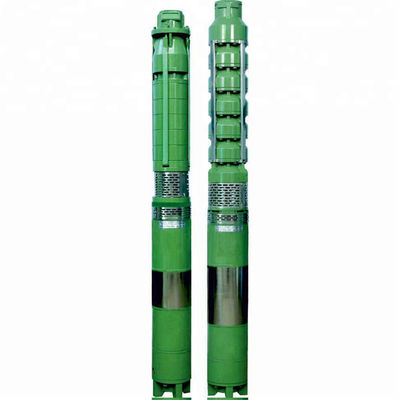

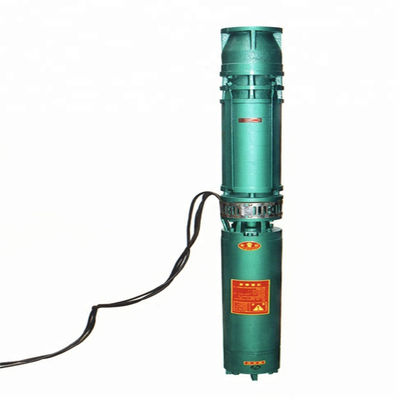

Boorgat waterpomp introduceren
QJ-serie onderwater elektrische pomp is het heeft een compacte structuur, klein volume, laag geluid, geen secundaire vervuiling, installatie en gebruik handig onderhoud, veilige en betrouwbare werking,hoge efficiëntie en energiebesparing, geen noodzaak om de pompkamer en ga zo maar door te bouwen. Het kan verticaal en horizontaal worden geïnstalleerd. Het kan ook worden gebruikt voor open water en als een grondpomp.Het heeft de voordelen van een kleine voetafdruk.Het is de traditionele ISG, DL centrifuge pomp ideaal alternatief pompen,drainagetoestellen.
Toepassing van boorgatwaterpomp
De QJ-onderwaterpomp is een energiebesparend product dat volgens nationale normen is ontworpen en voornamelijk wordt gebruikt voor het onttrekken van grondwater uit diepe putten.Het wordt ook veel gebruikt voor landbouwbewatering., watervoorziening en afvoer van steden, industriële en mijnbouwbedrijven, vee- en pluimveewater en hoge gebouwen in plateau- en bergachtige gebieden, zoals drukwatervoorziening.
Arbeidsomstandigheden
1De stroomtoevoer is 50Hz, 380v driefasige wisselstroom.
2De watertemperatuur mag niet hoger zijn dan 20 °C.
3- het vaste stoffengehalte in water (in massa) niet meer dan 0,01%
4. pH-waarde van water pH 6,5-8.5
Het gehalte aan chloor in water is niet hoger dan 400 mg/l.
6.De diepte van de onderwater elektrische pomp onder water is niet groter dan 70 m.
De basisvoorwaarden van de bovenstaande voorwaarden, zoals het gebruik van omstandigheden buiten het bovenstaande bereik, moeten speciaal worden gemaakt om de normale werking van de elektrische pomp te waarborgen..
Betekenis van het model van de boorgatwaterpomp
Bijvoorbeeld:
150QJ10-150
150- Aanpassen aan de minimale diameter (mm) 150
QJ- Onderwaterpomp (warm water)
10-Capaciteit:10m3/h
150-hoofd:150m
Motor
QJ 250-75
Asynchrone onderzeese motor.
Structuur met hoge stuwkracht
250 - Min-putdiameter ((mm)
75 - Motorvermogen ((kw)
Structuur van de waterpomp van de boorgat
1. pomp voor centrifuge of gemengde stroom type; Het gebruikte water gesmeerd lagers; en koppeling met de motor is stijve koppeling. pomp schroef rotatie in de motor aangedreven centrifuge kracht,zodat de vloeibare energie toeneemt door de pomp om water te dragen.. De bovenkant van de pomp heeft een remklep om te voorkomen dat de pomp stilstaat, als gevolg van de waterleiding terug naar de waterbeschadiging van de werkende delen.het water kan langzaam worden losgelaten van de pijpleiding om te voorkomen dat de pijp in de winter barst. (Opmerking: onderwaterpomp met lage kop, geen remklep).
2De motor is een gesloten natte vorm van natte structuur.met een gewicht van niet meer dan 10 kgDe motor wordt gevuld met vers water om de motor af te koelen en de lagers te smeren. The bottom of the motor is equipped with a pressure regulating membrane (made of rubber) to adjust the pressure difference between the expansion and contraction of the body of water caused by the temperature rise of the motorDe bovenste as van de motor is voorzien van een zandbeheermeganisme om te voorkomen dat sediment in het water komt.
Parameters van de boorgatwaterpomp
型 号 规 格 |
流量 (m3/h) |
扬 程 (m) |
转速 (r/min) |
Water efficiency (%) |
Uitvoer Mondwijdte (mm) |
适用 井径 (mm) |
额定 功率 (kw) |
额定 elektrische druk (v) |
额定 电流 (A) |
电机 efficiency (η%) |
功率 factor aantal cosφ |
机组 径 richting Maximum 尺寸 (mm) |
备
Noten |
100QJ5-16 | 5 | 16 | 2850 | 51 | 40 |
100 Verder. |
0.55 | 380 | 2.41 | 51.0 | 0.68 | 96 | |
100QJ5-24 | 24 | 0.75 | 2.96 | 55.0 | 0.7 | ||||||||
100QJ5-32 | 32 | 1.1 | 3.93 | 59.0 | 0.72 | ||||||||
100QJ5-36 | 36 | 1.1 | 3.93 | 59.0 | 0.72 | ||||||||
100QJ5-48 | 48 | 1.5 | 4.97 | 62.0 | 0.74 | ||||||||
100QJ5-64 | 64 | 2.2 | 6.87 | 64.0 | 0.76 | ||||||||
100QJ5-72 | 72 | 2.2 | 6.87 | 64.0 | 0.76 | ||||||||
100QJ5-88 | 88 | 3 | 8.97 | 66.0 | 0.77 | ||||||||
100QJ5-96 | 96 | 3 | 8.97 | 66.0 | 0.77 | ||||||||
100QJ8-14 | 8 | 14 | 2850 | 53 | 50 |
100 Verder. |
0.75 | 380 | 2.96 | 55.0 | 0.7 | 96 | |
100QJ8-21 | 21 | 1.1 | 3.93 | 59.0 | 0.72 | ||||||||
100QJ8-28 | 28 | 1.5 | 4.97 | 62.0 | 0.74 | ||||||||
100QJ8-32 | 32 | 1.5 | 4.97 | 62.0 | 0.74 | ||||||||
100QJ8-42 | 42 | 2.2 | 6.87 | 64.0 | 0.76 | ||||||||
100QJ8-45 | 45 | 2.2 | 6.87 | 64.0 | 0.76 | ||||||||
100QJ8-56 | 56 | 3 | 8.97 | 66.0 | 0.77 | ||||||||
100QJ8-63 | 63 | 3 | 8.97 | 66.0 | 0.77 | ||||||||
100QJ10-26 | 10 | 26 | 2850 | 54 | 50 |
100 Verder. |
1.5 | 380 | 4.97 | 62.0 | 0.74 | 96 | |
100QJ10-39 | 39 | 2.2 | 6.87 | 64.0 | 0.76 | ||||||||
100QJ10-55 | 55 | 3 | 8.97 | 66.0 | 0.77 | ||||||||
100QJ10-72 | 72 | 4 | 11.96 | 66.0 | 0.77 | ||||||||
125QJ5-34 | 5 | 34 | 2850 | 53 | 40 |
125 Verder. |
1.5 | 380 | 4.23 | 70.0 | 0.77 | 118 | |
125QJ5-51 | 51 | 2.2 | 6.03 | 72.0 | 0.77 | ||||||||
125QJ5-68 | 68 | 3 | 8.01 | 73.0 | 0.78 | ||||||||
125QJ5-85 | 85 | 4 | 10.53 | 74.0 | 0.78 | ||||||||
125QJ5-102 | 102 | 5.5 | 14.1 | 75.0 | 0.79 | ||||||||
125QJ5-119 | 119 | 5.5 | 14.1 | 75.0 | 0.79 | ||||||||
125QJ10-24 | 10 | 24 | 2850 | 60 | 50 |
125 Verder. |
1.5 | 380 | 4.23 | 70.0 | 0.77 | 118 | |
125QJ10-32 | 32 | 2.2 | 6.03 | 72.0 | 0.77 | ||||||||
125QJ10-48 | 48 | 3 | 8.01 | 73.0 | 0.78 | ||||||||
125QJ10-56 | 56 | 4 | 10.53 | 74.0 | 0.78 | ||||||||
125QJ10-72 | 72 | 5.5 | 14.1 | 75.0 | 0.79 | ||||||||
125QJ10-80 | 80 | 5.5 | 14.1 | 75.0 | 0.79 | ||||||||
125QJ10-104 | 104 | 7.5 | 19.0 | 76.0 | 0.79 |
型 号 规 格 |
流量 (m3/h) |
扬 程 (m) |
转速 (r/min) |
Water efficiency (%) |
Uitvoer Mondwijdte (mm) |
适用 井径 (mm) |
额定 功率 (kw) |
额定 elektrische druk (v) |
额定 电流 (A) |
电机 efficiency (η%) |
功率 factor aantal cosφ |
机组 径 richting Maximum 尺寸 (mm) |
备
Noten |
125QJ10-120 | 10 | 120 | 2850 | 60 | 50 |
125 Verder. |
7.5 | 380 | 19.0 | 76.0 | 0.79 | 118 | |
125QJ10-136 | 136 | 9.2 | 22.7 | 77.0 | 0.8 | ||||||||
125QJ15-26 | 15 | 36 | 2850 | 63 | 50 |
125 Verder. |
2.2 | 380 | 6.03 | 72.0 | 0.77 | 118 | |
125QJ15-39 | 39 | 3 | 8.01 | 73.0 | 0.78 | ||||||||
125QJ15-46 | 46 | 4 | 10.53 | 74.0 | 0.78 | ||||||||
125QJ15-52 | 52 | 4 | 10.53 | 74.0 | 0.78 | ||||||||
125QJ15-59 | 59 | 5.5 | 14.1 | 75.0 | 0.79 | ||||||||
125QJ15-65 | 65 | 5.5 | 14.1 | 75.0 | 0.79 | ||||||||
125QJ15-78 | 78 | 7.5 | 19.0 | 76.0 | 0.79 | ||||||||
125QJ15-91 | 91 | 7.5 | 19.0 | 76.0 | 0.79 | ||||||||
125QJ15-104 | 104 | 9.2 | 22.7 | 77.0 | 0.8 | ||||||||
125QJ20-16 | 20 | 16 | 2850 | 64 | 50 |
125 Verder. |
2.2 | 380 | 6.03 | 72.0 | 0.77 | 118 | |
125QJ20-24 | 24 | 3 | 8.01 | 73.0 | 0.78 | ||||||||
125QJ20-32 | 32 | 4 | 10.53 | 74.0 | 0.78 | ||||||||
125QJ20-40 | 40 | 4 | 10.53 | 74.0 | 0.78 | ||||||||
125QJ20-48 | 48 | 5.5 | 14.1 | 75.0 | 0.79 | ||||||||
125QJ20-56 | 56 | 5.5 | 14.1 | 75.0 | 0.79 | ||||||||
125QJ20-64 | 64 | 7.5 | 19.0 | 76.0 | 0.79 | ||||||||
125QJ20-72 | 72 | 7.5 | 19.0 | 76.0 | 0.79 | ||||||||
125QJ20-80 | 80 | 9.2 | 22.7 | 77.0 | 0.8 | ||||||||
125QJ25-12 | 25 | 12 | 2850 | 64 | 65 |
125 Verder. |
2.2 | 380 | 6.03 | 72.0 | 0.77 | 118 | |
125QJ25-18 | 18 | 3 | 8.01 | 73.0 | 0.78 | ||||||||
125QJ25-24 | 24 | 4 | 10.53 | 74.0 | 0.78 | ||||||||
125QJ25-30 | 30 | 4 | 10.53 | 74.0 | 0.78 | ||||||||
125QJ25-36 | 36 | 5.5 | 14.1 | 75.0 | 0.79 | ||||||||
125QJ25-48 | 48 | 7.5 | 19.0 | 76.0 | 0.79 | ||||||||
125QJ25-60 | 60 | 9.2 | 22.7 | 77.0 | 0.8 | ||||||||
125QJ32-24 | 32 | 24 | 2850 | 64 | 80 |
125 Verder. |
4 | 380 | 10.53 | 74.0 | 0.78 | 118 | |
125QJ32-30 | 30 | 5.5 | 14.1 | 75.0 | 0.79 | ||||||||
125QJ32-42 | 42 | 7.5 | 19.0 | 76.0 | 0.79 | ||||||||
125QJ32-54 | 54 | 9.2 | 22.7 | 77.0 | 0.8 | ||||||||
150QJ5-100 | 5 | 100 | 2850 | 58 | 40 | 150 | 3 | 380 | 7.9 | 74.0 | 0.78 | 143 |
型 号 规 格 |
流量 (m3/h) |
扬 程 (m) |
转速 (r/min) |
Water efficiency (%) |
Uitvoer Mondwijdte (mm) |
适用 井径 (mm) |
额定 功率 (kw) |
额定 elektrische druk (v) |
额定 电流 (A) |
电机 efficiency (η%) |
功率 factor aantal cosφ |
机组 径 richting Maximum 尺寸 (mm) |
备
Noten |
150QJ5-150 | 5 | 150 | 2850 | 58 | 40 |
150 Verder. |
4 | 380 | 10.25 | 75.0 | 0.79 | 143 | |
150QJ5-200 | 200 | 5.5 | 13.74 | 76.0 | 0.8 | ||||||||
150QJ5-250 | 250 | 7.5 | 18.5 | 77.0 | 0.8 | ||||||||
150QJ5-300 | 300 | 9.2 | 22.12 | 78.0 | 0.81 | ||||||||
150QJ10-50 | 10 | 50 | 2850 | 63 | 50 |
150 Verder. |
3 | 380 | 7.9 | 74.0 | 0.78 | 143 | |
150QJ10-66 | 66 | 4 | 10.25 | 75.0 | 0.79 | ||||||||
150QJ10-78 | 78 | 4 | 10.25 | 75.0 | 0.79 | ||||||||
150QJ10-84 | 84 | 5.5 | 13.74 | 76.0 | 0.8 | ||||||||
150QJ10-91 | 91 | 5.5 | 13.74 | 76.0 | 0.8 | ||||||||
150QJ10-100 | 100 | 5.5 | 13.74 | 76.0 | 0.8 | ||||||||
150QJ10-128 | 128 | 7.5 | 18.5 | 77.0 | 0.8 | ||||||||
150QJ10-150 | 150 | 7.5 | 18.5 | 77.0 | 0.8 | ||||||||
150QJ10-200 | 200 | 11 | 26.28 | 78.5 | 0.81 | ||||||||
150QJ10-250 | 250 | 13 | 30.87 | 79.0 | 0.81 | ||||||||
150QJ10-300 | 300 | 15 | 35.62 | 79.0 | 0.81 | ||||||||
150QJ15-33 | 15 | 33 | 2850 | 63 | 50 |
150 Verder. |
3 | 380 | 7.9 | 74.0 | 0.78 | 143 | |
150QJ15-42 | 42 | 4 | 10.25 | 75.0 | 0.79 | ||||||||
150QJ15-50 | 50 | 4 | 10.25 | 75.0 | 0.79 | ||||||||
150QJ15-60 | 60 | 5.5 | 13.74 | 76 | 0.8 | ||||||||
150QJ15-65 | 65 | 5.5 | 13.74 | 76.0 | 0.8 | ||||||||
150QJ15-72 | 72 | 5.5 | 13.74 | 76.0 | 0.8 | ||||||||
150QJ15-81 | 81 | 7.5 | 18.5 | 77.0 | 0.8 | ||||||||
150QJ15-90 | 90 | 7.5 | 18.5 | 77.0 | 0.8 | ||||||||
150QJ15-98 | 98 | 7.5 | 18.5 | 77.0 | 0.8 | ||||||||
150QJ15-106 | 106 | 9.2 | 22.12 | 78.0 | 0.81 | ||||||||
150QJ15-114 | 114 | 9.2 | 22.12 | 78.0 | 0.81 | ||||||||
150QJ15-130 | 130 | 11 | 26.28 | 78.5 | 0.81 | ||||||||
150QJ15-146 | 146 | 13 | 30.87 | 79.0 | 0.81 | ||||||||
150QJ15-162 | 162 | 13 | 30.87 | 79.0 | 0.81 | ||||||||
150QJ15-180 | 180 | 15 | 35.62 | 79.0 | 0.81 | ||||||||
150QJ20-26 | 20 | 26 | 2850 | 64 | 50 |
150 Verder. |
3 | 380 | 7.9 | 74.0 | 0.78 | 143 | |
150QJ20-33 | 33 | 3 | 7.9 | 74.0 | 0.78 |
