Borewell-dompelpomp
Created with Pixso.

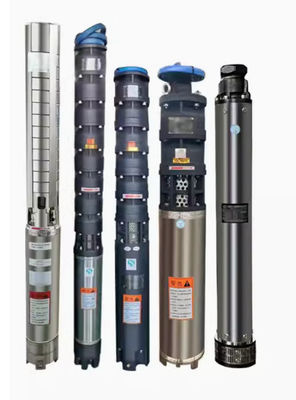

Pomp de Met duikvermogen van hoog rendementborewell voor voltage 380v/50bz van het Irrigatie het modelqj materiële gietijzer

Pomp de Met duikvermogen van hoog rendementborewell voor voltage 380v/50bz van het Irrigatie het modelqj materiële gietijzer

Merknaam: ZY
Modelnummer: QJ reeks
MOQ: 1 set
Prijs: $50-$1000
Betalingsvoorwaarden: L/C, D/A, D/P, T/T, Western Union, MoneyGram
Toeleveringsvermogen: 1000 stuks/maand
Gedetailleerde informatie
Plaats van herkomst:
Zhejiang, China
Certificering:
ISO9001
Modelnummer:
QJ
Structuur:
Meertrappige Pomp
Gebruik:
Water
Toepassing:
watervoorziening, binnenlands gebruik, burgerlijke en industriële toepassingen, tuin
Kracht:
Elektrisch
Brandstof:
Elektrisch
Druk:
Lage druk
Standaard of niet-standaard:
Standaard
Theorie:
Centrifugaalpomp
Materiaal:
Roestvrij staal 304
Motor:
100% koperdraad
Garantie:
12 maanden
hoofd:
11 m~230 m
Verpakking Details:
Houten doos
Levering vermogen:
1000 stuks/maand
Markeren:

Onderwaterpomp voor boorputten met hoog rendement

,

Irrigatie Boringwell Submersible Pump

,

Gegote ijzeren onderwaterpomp

Productbeschrijving

Irrigatieboringen waterpompen meertraps dompelpomp



Boorgatwaterpomp introduceren

De elektrische dompelpomp uit de QJ-serie heeft een compacte structuur, een klein volume, weinig geluid, geen secundaire vervuiling, installatie en gebruik, gemakkelijk onderhoud, veilige en betrouwbare werking, hoog rendement en energiebesparing, het is niet nodig om de pompkamer te bouwen, enzovoort. Het kan verticale en horizontale installatie zijn. Ook kan hij gebruikt worden voor open water en als grondpomp. Vergeleken met andere grondwaterpompen heeft het de voordelen van een kleine voetafdruk, geen vervuiling en lekkage, gemakkelijk gebruik en installatie, enz. Het kan worden gebruikt voor watervoorziening en andere gelegenheden. Het is de traditionele ISG, DL-centrifugaalpomp, het ideale alternatieve pomp- en drainagegereedschap.

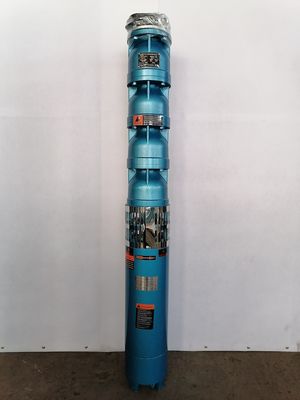

Pomp de Met duikvermogen van hoog rendementborewell voor voltage 380v/50bz van het Irrigatie het modelqj materiële gietijzer 0

Toepassing van een boorgatwaterpomp

QJ dompelpomp is een energiebesparend product ontworpen volgens nationale normen. Het wordt voornamelijk gebruikt voor het winnen van grondwater uit diepe putten. Het wordt ook veel gebruikt in landbouwirrigatie, watervoorziening en drainage van steden, industriële en mijnbouwbedrijven, water voor vee en pluimvee en hoogbouw in plateau- en bergachtige gebieden, zoals watervoorziening onder druk.



Arbeidsomstandigheden

1. De voeding is 50 Hz, 380 V driefasige wisselstroomvoeding

2. De watertemperatuur mag niet hoger zijn dan 20 ℃

3. Het vastestofgehalte in water (in massa) bedraagt ​​niet meer dan 0,01%

4. PH-waarde van water pH 6,5-8,5

5 Het chloridegehalte in water is niet groter dan 400 mg/l

6.De diepte van de ondergedompelde elektrische dompelpomp is niet groter dan 70 meter.



De basisvoorwaarden van de bovenstaande omstandigheden, zoals het gebruik van omstandigheden buiten het bovengenoemde bereik, moeten speciaal worden gemaakt om de normale werking van de elektrische pomp te garanderen.

Betekenis van model boorgatwaterpomp

Bijvoorbeeld:



150QJ10-150



150- Aanpassen aan de minimale diameter (mm) 150

QJ- Well-dompelpomp (warm water)

10-capaciteit: 10 m³/u

150-hoofd: 150m



MOTOR



QJ 250-75

Asynchrone onderwatermotor.

Hoge stuwkrachtstructuur

250 - Min. putdiameter (mm)

75 - Motorvermogen (kw)

Structuur van de waterpomp in het boorgat

1. Pomp voor centrifugaal- of gemengd stroomtype; Er werden watergesmeerde lagers gebruikt; en koppeling met de motor is starre koppeling. Rotatie van de pompwaaier in de door de motor aangedreven middelpuntvliedende kracht, zodat de vloeibare energie toeneemt door de omleiding van de pompomhulling om water te transporteren. De bovenkant van de pomp heeft een terugslagkleplichaam om stilstand van de pomp te voorkomen als gevolg van de waterleiding terug naar de waterschade aan de werkende onderdelen. De klep is voorzien van een afvoergat, het water kan langzaam uit de leiding worden afgevoerd om scheuren in de leiding in de winter te voorkomen. (Opmerking: dompelpomp met lage opvoerhoogte, geen terugslagklephuis).

2. De motor is een gesloten natte structuur. Motorstatorwikkeling met behulp van waterbestendige polyethyleen geïsoleerde nylon meerlaagse draad. Geleidingslagers en druklagers met watergesmeerd materiaal. De motor is gevuld met vers water om de motor te koelen en de lagers te smeren. De onderkant van de motor is voorzien van een drukregelmembraan (gemaakt van rubber) om het drukverschil tussen het uitzetten en samentrekken van het waterlichaam, veroorzaakt door de temperatuurstijging van de motor, aan te passen. De bovenste as van de motor is uitgerust met een zandcontrolemechanisme om te voorkomen dat sediment in het waterlichaam terechtkomt.







Parameters van de boorgatwaterpomp



型 号

规格

流量

(M3/H)

(M)

转速

(r/min)

水泵

效率

(%)

出水

口直径

(mm)

适用

井径

(mm)

额定

功率

(kW)

额定

电压

(v)

额定

电流

(A)

电机

效率

(η%)

功率

因数

cosφ

机组

径向

最大

尺寸

(mm)



100QJ5-16 5 16 2850 51 40

100

以上

0,55 380 2.41 51,0 0,68 96
100QJ5-24 24 0,75 2,96 55,0 0,7
100QJ5-32 32 1.1 3,93 59,0 0,72
100QJ5-36 36 1.1 3,93 59,0 0,72
100QJ5-48 48 1.5 4,97 62,0 0,74
100QJ5-64 64 2.2 6,87 64,0 0,76
100QJ5-72 72 2.2 6,87 64,0 0,76
100QJ5-88 88 3 8,97 66,0 0,77
100QJ5-96 96 3 8,97 66,0 0,77
100QJ8-14 8 14 2850 53 50

100

以上

0,75 380 2,96 55,0 0,7 96
100QJ8-21 21 1.1 3,93 59,0 0,72
100QJ8-28 28 1.5 4,97 62,0 0,74
100QJ8-32 32 1.5 4,97 62,0 0,74
100QJ8-42 42 2.2 6,87 64,0 0,76
100QJ8-45 45 2.2 6,87 64,0 0,76
100QJ8-56 56 3 8,97 66,0 0,77
100QJ8-63 63 3 8,97 66,0 0,77
100QJ10-26 10 26 2850 54 50

100

以上

1.5 380 4,97 62,0 0,74 96
100QJ10-39 39 2.2 6,87 64,0 0,76
100QJ10-55 55 3 8,97 66,0 0,77
100QJ10-72 72 4 11.96 66,0 0,77
125QJ5-34 5 34 2850 53 40

125

以上

1.5 380 4.23 70,0 0,77 118
125QJ5-51 51 2.2 6.03 72,0 0,77
125QJ5-68 68 3 8.01 73,0 0,78
125QJ5-85 85 4 10.53 74,0 0,78
125QJ5-102 102 5.5 14.1 75,0 0,79
125QJ5-119 119 5.5 14.1 75,0 0,79
125QJ10-24 10 24 2850 60 50

125

以上

1.5 380 4.23 70,0 0,77 118
125QJ10-32 32 2.2 6.03 72,0 0,77
125QJ10-48 48 3 8.01 73,0 0,78
125QJ10-56 56 4 10.53 74,0 0,78
125QJ10-72 72 5.5 14.1 75,0 0,79
125QJ10-80 80 5.5 14.1 75,0 0,79
125QJ10-104 104 7.5 19.0 76,0 0,79




型 号

规格

流量

(M3/H)

(M)

转速

(r/min)

水泵

效率

(%)

出水

口直径

(mm)

适用

井径

(mm)

额定

功率

(kW)

额定

电压

(v)

额定

电流

(A)

电机

效率

(η%)

功率

因数

cosφ

机组

径向

最大

尺寸

(mm)



125QJ10-120 10 120 2850 60 50

125

以上

7.5 380 19.0 76,0 0,79 118
125QJ10-136 136 9.2 22.7 77,0 0,8
125QJ15-26 15 36 2850 63 50

125

以上

2.2 380 6.03 72,0 0,77 118
125QJ15-39 39 3 8.01 73,0 0,78
125QJ15-46 46 4 10.53 74,0 0,78
125QJ15-52 52 4 10.53 74,0 0,78
125QJ15-59 59 5.5 14.1 75,0 0,79
125QJ15-65 65 5.5 14.1 75,0 0,79
125QJ15-78 78 7.5 19.0 76,0 0,79
125QJ15-91 91 7.5 19.0 76,0 0,79
125QJ15-104 104 9.2 22.7 77,0 0,8
125QJ20-16 20 16 2850 64 50

125

以上

2.2 380 6.03 72,0 0,77 118
125QJ20-24 24 3 8.01 73,0 0,78
125QJ20-32 32 4 10.53 74,0 0,78
125QJ20-40 40 4 10.53 74,0 0,78
125QJ20-48 48 5.5 14.1 75,0 0,79
125QJ20-56 56 5.5 14.1 75,0 0,79
125QJ20-64 64 7.5 19.0 76,0 0,79
125QJ20-72 72 7.5 19.0 76,0 0,79
125QJ20-80 80 9.2 22.7 77,0 0,8
125QJ25-12 25 12 2850 64 65

125

以上

2.2 380 6.03 72,0 0,77 118
125QJ25-18 18 3 8.01 73,0 0,78
125QJ25-24 24 4 10.53 74,0 0,78
125QJ25-30 30 4 10.53 74,0 0,78
125QJ25-36 36 5.5 14.1 75,0 0,79
125QJ25-48 48 7.5 19.0 76,0 0,79
125QJ25-60 60 9.2 22.7 77,0 0,8
125QJ32-24 32 24 2850 64 80

125

以上

4 380 10.53 74,0 0,78 118
125QJ32-30 30 5.5 14.1 75,0 0,79
125QJ32-42 42 7.5 19.0 76,0 0,79
125QJ32-54 54 9.2 22.7 77,0 0,8
150QJ5-100 5 100 2850 58 40 150 3 380 7.9 74,0 0,78 143




型 号

规格

流量

(M3/H)

(M)

转速

(r/min)

水泵

效率

(%)

出水

口直径

(mm)

适用

井径

(mm)

额定

功率

(kW)

额定

电压

(v)

额定

电流

(A)

电机

效率

(η%)

功率

因数

cosφ

机组

径向

最大

尺寸

(mm)



150QJ5-150 5 150 2850 58 40

150

以上

4 380 10.25 75,0 0,79 143
150QJ5-200 200 5.5 13.74 76,0 0,8
150QJ5-250 250 7.5 18.5 77,0 0,8
150QJ5-300 300 9.2 22.12 78,0 0,81
150QJ10-50 10 50 2850 63 50

150

以上

3 380 7.9 74,0 0,78 143
150QJ10-66 66 4 10.25 75,0 0,79
150QJ10-78 78 4 10.25 75,0 0,79
150QJ10-84 84 5.5 13.74 76,0 0,8
150QJ10-91 91 5.5 13.74 76,0 0,8
150QJ10-100 100 5.5 13.74 76,0 0,8
150QJ10-128 128 7.5 18.5 77,0 0,8
150QJ10-150 150 7.5 18.5 77,0 0,8
150QJ10-200 200 11 26.28 78,5 0,81
150QJ10-250 250 13 30.87 79,0 0,81
150QJ10-300 300 15 35.62 79,0 0,81
150QJ15-33 15 33 2850 63 50

150

以上

3 380 7.9 74,0 0,78 143
150QJ15-42 42 4 10.25 75,0 0,79
150QJ15-50 50 4 10.25 75,0 0,79
150QJ15-60 60 5.5 13.74 76 0,8
150QJ15-65 65 5.5 13.74 76,0 0,8
150QJ15-72 72 5.5 13.74 76,0 0,8
150QJ15-81 81 7.5 18.5 77,0 0,8
150QJ15-90 90 7.5 18.5 77,0 0,8
150QJ15-98 98 7.5 18.5 77,0 0,8
150QJ15-106 106 9.2 22.12 78,0 0,81
150QJ15-114 114 9.2 22.12 78,0 0,81
150QJ15-130 130 11 26.28 78,5 0,81
150QJ15-146 146 13 30.87 79,0 0,81
150QJ15-162 162 13 30.87 79,0 0,81
150QJ15-180 180 15 35.62 79,0 0,81
150QJ20-26 20 26 2850 64 50

150

以上

3 380 7.9 74,0 0,78 143
150QJ20-33 33 3 7.9 74,0 0,78

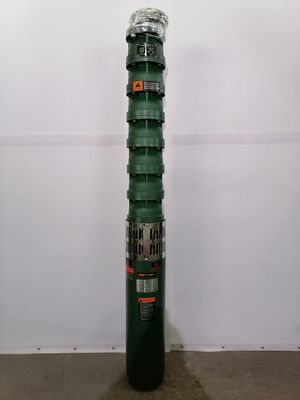

Pomp de Met duikvermogen van hoog rendementborewell voor voltage 380v/50bz van het Irrigatie het modelqj materiële gietijzer 1



Verpakking:

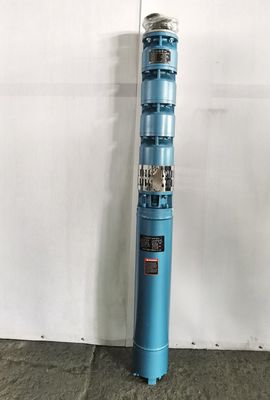

Pomp de Met duikvermogen van hoog rendementborewell voor voltage 380v/50bz van het Irrigatie het modelqj materiële gietijzer 2
