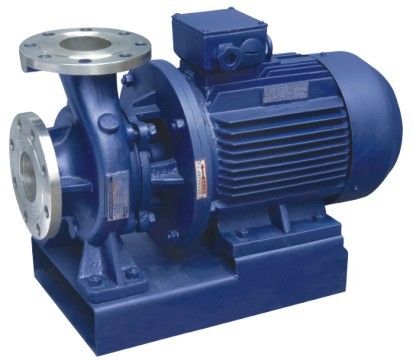

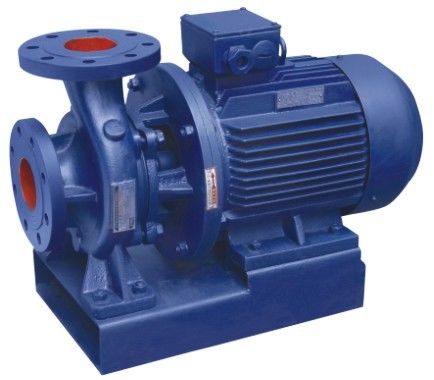

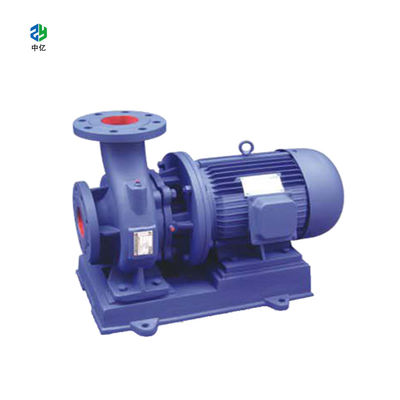

ISWH Horizontale explosiebestendige oliepomp met een enkele fase en een enkele zuigkracht
Inleiding van het product
————————————————————————————————————
ISWH Horizontale explosiebestendige oliepomp met een enkele fase, een enkele zuigkracht, met gebruikmaking van het meest geavanceerde hydraulische model,volgens de IS-prestatieparameters van een eenfasige eenzuigcentrifuge pomp en een verticale pomp met een unieke combinatie van structurele opzet, en in strikte overeenstemming met de internationale ISO2858 ontwerp en productie, Selectie van carbide mechanische afdichting apparaat, met een hoge efficiëntie en energiebesparing, betrouwbare prestaties,makkelijke installatie enzovoort
Toepassingsgebied
————————————————————————————————————
1.Voor de levering van water met fysische en chemische eigenschappen die vergelijkbaar zijn met die van andere vloeistoffen die in water worden gebruikt, voor industriële en stedelijke watervoorziening en -afvoer, drukwater voor hoge gebouwen,tuinbewatering, brandversterker, langeafstandsvervoer, warme en koude koelingscyclus, badkamer en andere koude watercyclus Drukbeheersing en ondersteunende apparatuur, gebruik van temperatuur t ≤ 80 °C.
2.Groot gebruik: metallurgische, chemische, textiel-, papier- en hotelindustrie, zoals boilers, warmwatercirculatiesystemen en stadsverwarmingssystemen, met een gebruikstemperatuur t ≤ 120 °C.
3.Het is geschikt voor olie, chemie, metallurgie, elektriciteit, papier, voedsel en farmaceutische en synthetische vezels,en de temperatuur is -20 °C ~ + 120 °C voor het vervoer van niet-vaste deeltjes, corrosief en viscositeit gelijk aan water.
4.Voor de levering van benzine, kerosine, diesel en andere olieproducten of ontvlambare, explosieve vloeistoffen bedraagt de gemiddelde temperatuur -20 ~ +120 °C.
kenmerk van het product
1- Vloeiende werking: de absolute concentrisiteit van de pompass en de stuwkracht van de dynamische en statische balans, om een vlot en vibratievrij functioneren te garanderen.
2. Druppellek: verschillende materialen, carbide afdichting, om ervoor te zorgen dat er geen lekken van verschillende media levering.
3. laag geluid: twee laag geluid lagers onder de steun van de pomp, vlot draaien, naast de motor zwak geluid, in principe geen geluid.
4Eenvoudige installatie en onderhoud, geen behoefte aan het ontmantelen van het leidingsysteem, zolang het verwijderen van de pompsitmoer alle rotoronderdelen kan verwijderen.
5. lage storingsgraad: eenvoudige en redelijke structuur, het belangrijkste onderdeel van het gebruik van kwaliteitsondersteuning van wereldklasse, machineprobleemvrije werkuren sterk verbeterd.
6- Gemakkelijk onderhoud: vervanging van afdichtingen, lagers, eenvoudig en handig.
7. Plaats meer provincies: export kan worden links, rechts, drie richtingen, dan de pijpleiding lay-out installatie, ruimte besparen.
Model | Stroom | Kop m |
efficiëntie % |
Versnelling r/min |
Kracht kw |
NPSH m |
KG | |
---|---|---|---|---|---|---|---|---|
m3/h | L/s | |||||||
ISWB15-80 | 1.1 1.5 2.0 |
0.3 0.42 0.55 |
8.5 8 7 |
26 34 34 |
2900 | 0.18 | 2.3 | 17 |
ISWB20-110 | 1.8 2.5 3.3 |
0.50 0.69 0.91 |
16 15 13.5 |
25 34 35 |
2900 | 0.37 | 2.3 | 25 |
ISWB20-160 | 1.8 2.5 3.3 |
0.50 0.69 0.91 |
33 32 30 |
19 25 23 |
2900 | 0.75 | 2.3 | 29 |
ISWB25-110 | 2.8 4.0 5.2 |
0.78 1.11 1.44 |
16 15 13.5 |
34 42 41 |
2900 | 0.55 | 2.3 | 26 |
ISWB25-125 | 2.8 4.0 5.2 |
0.78 1.11 1.44 |
20.6 20 18 |
28 36 35 |
2900 | 0.75 | 2.3 | 28 |
ISWB25-125A | 2.5 3.6 4.6 |
0.69 1.0 1.28 |
17 16 14.4 |
35 35 35 |
2900 | 0.55 | 2.3 | 27 |
ISWB25-160 | 2.8 4.0 5.2 |
0.78 1.11 1.44 |
33 32 30 |
24 32 33 |
2900 | 1.5 | 2.3 | 39 |
ISWB25-160A | 2.6 3.7 4.9 |
0.12 1.03 1.36 |
29 28 26 |
31 31 31 |
2900 | 1.1 | 2.3 | 34 |
ISWB32-100I | 4.4 6.3 8.3 |
1.22 1.75 2.32 |
13.2 12.5 11.3 |
48 54 53 |
2900 | 0.75 | 2.0 | 32 |
ISWB32-125 | 3.5 5.0 6.5 |
0.97 1.39 1.8 |
22 20 18 |
40 44 42 |
2900 | 0.75 | 2.3 | 28 |
ISWB32-125A | 3.1 4.5 5.8 |
0.86 1.25 1.61 |
17.6 16 14.4 |
43 43 43 |
2900 | 0.55 | 2.3 | 28 |
ISWB32-160 | 3.1 4.5 5.8 |
0.86 1.25 1.61 |
33 32 30 |
34 40 42 |
2900 | 1.5 | 2.3 | 28 |
ISWB32-160I | 4.4 6.3 8.3 |
1.22 1.75 2.32 |
33.2 32 30.2 |
34 40 42 |
2900 | 2.2 | 2.0 | 47 |
ISWB32-200 | 3.1 4.5 5.8 |
0.86 1.25 1.61 |
51 50 48 |
28 35 37 |
2900 | 3 | 2.0 | 47 |
ISWB32-200I | 4.4 6.3 8.3 |
1.22 1.75 2.32 |
50.5 50 48 |
26 33 35 |
2900 | 4 | 2.0 | 43 |
ISWB32-200IA | 2.8 4.0 5.2 |
0.78 1.11 1.44 |
44.6 44 42.7 |
34 40 42 |
2900 | 2.2 | 2.0 | 74 |
ISWB40-100 | 4.4 6.3 8.3 |
1.22 1.75 2.31 |
13.2 12.5 11.3 |
48 54 53 |
2900 | 0.55 | 2.3 | 32 |
ISWB40-100A | 3.9 5.6 7.4 |
1.08 1.56 2.06 |
10.6 10 9 |
52 52 52 |
2900 | 0.37 | 2.3 | 32 |
ISWB40-125 | 4.4 6.3 8.3 |
1.22 1.75 2.31 |
21 20 18 |
41 46 43 |
2900 | 1.1 | 2.3 | 34 |
