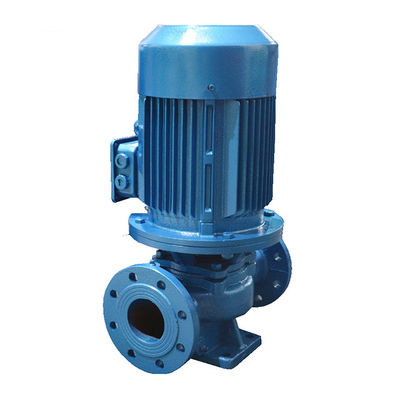

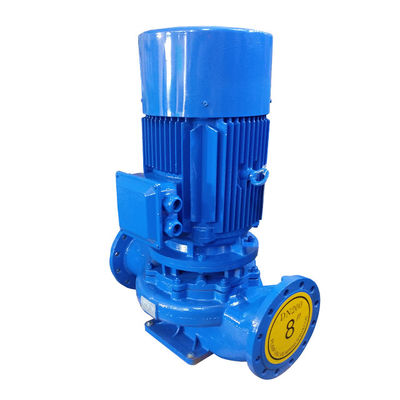

IRG verticale eenfasige, eenzuigende centrifuge warmtwaterpomp
Inleiding
IRG verticale single-stage single-suction centrifugal warmwaterpomp is onze technische staf van de Verenigde Naties binnenlandse pomp deskundigen kiezen de binnenlandse uitstekende hydraulische model,het gebruik van prestatieparameters voor centrifugepompen van het type IS, in de algemene verticale pomp op basis van een slimme combinatie van ontwerp, volgens het gebruik van de temperatuur, medium en andere verschillende in de lSG type afgeleid van de toepassing van warm water,hoge temperatuur, corrosieve chemische pomp, olie pomp. De serie van producten met een hoog rendement, laag geluid, betrouwbare prestaties en ga zo maar door.
Kenmerken
*De pomp is een verticale structuur, import en export kaliber hetzelfde, en gelegen in dezelfde middenlijn, kan worden geïnstalleerd als een klep in de pijpleiding, het uiterlijk van compact en mooi,kleine voetafdruk, lage constructie, zoals met een beschermende dekking kan worden geplaatst buiten.
*De drempel is rechtstreeks op de uitgestrekte as van de motor gemonteerd, de asdimensie is kort, de structuur is compact, de pomp en het motorlager zijn redelijk geplaatst,kan de door de pompwerking veroorzaakte radiale en axiale belasting effectief in evenwicht brengen, zodat de pomp soepel draait en de trillingen klein zijn.
*Schachtdichting met mechanische dichting of combinatie van mechanische dichting, gebruik van geïmporteerde titaniumdichting, middelgrote mechanische dichting bij hoge temperatuur en gebruik van carbide materiaal,slijtagebestendige afdichting, kan de levensduur van de mechanische afdichting effectief verlengen.
*Eenvoudige installatie en onderhoud, geen behoefte aan het ontmantelen van het leidingsysteem, zolang het verwijderen van de pompsitmoer alle rotoronderdelen kan verwijderen.
*Volgens de vereisten van het gebruik van de stroom en het hoofd van de noodzaak om de pomp string te gebruiken, parallelle werking.

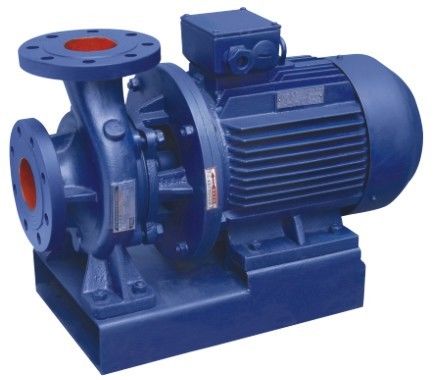

*De verticale en horizontale installatie van de pomp kan worden uitgevoerd volgens de pijpleiding.
Modellevenement
Specificatie:
| Nee, dat is niet zo. | Modellen | Vermogen (KW) |
VLOEG (m3/h) |
Hoofd (m) |
| 1 | 25 tot en met 125 | 0.75 | 4 | 20 |
| 2 | 25-125A | 0.75 | 3.6 | 16 |
| 3 | 25 tot en met 160 | 1.5 | 4 | 32 |
| 4 | 25-160A | 1.1 | 3.7 | 28 |
| 5 | 32 tot en met 125 | 0.75 | 4.5 | 20 |
| 6 | 32-125A | 0.75 | 4 | 16 |
| 7 | 32 tot en met 160 | 1.5 | 4.5 | 32 |
| 8 | 32-160A | 1.1 | 4 | 25 |
| 9 | 32-200 | 3 | 4.5 | 50 |
| 10 | 32-200A | 3 | 4 | 44 |
| 11 | 40 tot 100 | 0.75 | 6.3 | 12.5 |
| 12 | 40 tot en met 125 | 1.1 | 6.3 | 20 |
| 13 | 40-125A | 0.75 | 5.6 | 16 |
| 14 | 40 tot en met 160 | 2.2 | 6.3 | 32 |
| 15 | 40-160A | 1.5 | 5.9 | 28 |
| 16 | 40-160B | 1.1 | 5.5 | 24 |
| 17 | 40-200 | 4 | 6.3 | 50 |
| 18 | 40-200A | 3 | 5.9 | 44 |
| 19 | 40-200B | 2.2 | 5.5 | 38 |
| 20 | 40 tot 250 | 7.5 | 6.3 | 80 |
| 21 | 40-250A | 5.5 | 5.9 | 70 |
| 22 | 40-250B | 74 | 5.5 | 60 |
| 23 | 40-100 ((I) | 1.1 | 12.5 | 12.5 |
| 24 | 40-100 ((I) A | 0.75 | 11 | 10 |
| 25 | 40-125 (I) | 1.5 | 12.5 | 20 |
| 26 | 40-125 (I) A | 1.1 | 11 | 16 |
| 27 | 40-160 ((I) | 3 | 12.5 | 32 |
| 28 | 40-160 ((I) A) | 2.2 | 11.7 | 28 |
| 29 | 40-160 (I) B | 1.5 | 10.5 | 22 |
| 30 | 40-200(I) | 5.5 | 12.5 | 50 |
| 31 | 40-200(I) A | 4 | 11.7 | 44 |
| 32 | 40-200(I) B | 3 | 10.5 | 36 |
| 33 | 40-250 ((I) | 11 | 12.5 | 80 |
| 34 | 40-250 ((I) A | 7.5 | 11.7 | 70 |
| 35 | 40-250 ((I) B | 7.5 | 10.8 | 60 |
| 36 | 50 tot 100 | 1.1 | 12.5 | 12.5 |
| 37 | 50-100A | 0.75 | 11 | 10 |
| 38 | 50 tot en met 125 | 1.5 | 12.5 | 20 |
