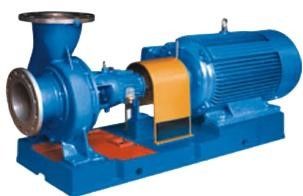

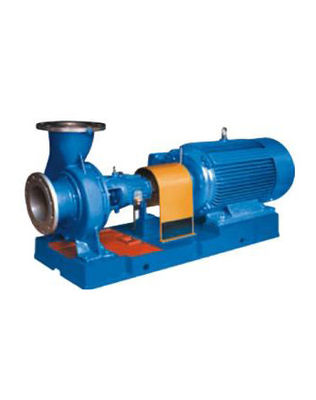

ZA petrochemische proces centrifugaalpomp
Het Productinleiding van de aardolie Chemische Pomp
Het uitvoeren van normen van product: API610 (Ed.10) en (op zwaar werk berekende) VDMA24297
De ZA-reeks standaard chemische pomp is horizontaal, in één stadium en een enig-zuiging de centrifugaalpomp, heks met dergelijke normen zoals DIN24256, ISO2858 en GB5662-85 in overeenstemming is, die een basisproduct onder standaard chemische pompen is.
Het is toepasselijk voor het vervoeren van bij lage temperatuur of op hoge temperatuur, neutraal of corrosief, schoon of stevige korrels bevatten, of media die giftig, ontvlambaar of explosief zijn zijn zijn. Het wordt hoofdzakelijk toegepast in dergelijke industrieën zoals chemische techniek, petrochemische stoffen, de staalwerken, elektrische centrales, papierfabricage, pulp, geneeskunde, voedsel en suikerraffinage.
Structurele Eigenschappen van de aardolie de Chemische Pomp
Pomplichaam: de goedkeuring van voet ondersteunende structuur;
Drijvende kracht: gesloten, halfopen en volledig open types; wordt de askracht van de pomp hoofdzakelijk in evenwicht gebracht door het achterblad of saldogat terwijl de overblijvende askracht door het lager geboren is.
Pompdekking: het werkt met de verzegelende klier om een verzegelende holte te vormen en de standaardholteafmetingen kunnen van diverse verbindingstypes worden voorzien.
Schachtverbinding: volgens verschillende arbeidsvoorwaarden, kunnen dergelijke verbindingstypes als verpakkingsverbinding, enige mechanische verbinding van het eindgezicht, dubbele mechanische verbinding van het eindgezicht, en mechanische verbinding in reeks worden goedgekeurd.
Lagers: het keurt de dunne wijze van de oliesmering goed en het olieniveau wordt gecontroleerd door een constante kop van de niveauolie, die volledig verzekerend de lagers die in een goede smering werken verklaar.
Schacht: Het heeft door een ring beschermd om het middel te verhinderen de schacht direct te contacteren om de levensduur van de schacht te verbeteren.
Arbeidsvoorwaarden van de aardolie de Chemische Pomp
Middelgrote temperatuur: -40°C-+500°C
Stroom Q=2~8000m3/h, Hoofd: 3-240 (m)
Werkdruk: tot 50bar
Omwentelingssnelheid n=1450~3600 r/min, 50Hz/60Hz
De omwentelingsrichting van de pomp: wanneer met de wijzers van de klok mee bekeken van de motor aan de pomp.
Nr. | Naam | Materiaal | Nr. | Naam | Materiaal |
1 | Omhulsel | SUS304 | 15 | Achterlagerklier | FC200 |
2 | Omhulselring | SUS304 | 16 | Schacht | ANSI420 |
3 | Voordrijvende krachtring | SUS304 | 17 | Achterstofpan | FC200 |
4 | Drijvende kracht | SUS304 | 18 | Ondersteunende voet | FC200 |
5 | Achterdrijvende krachtring | SUS304 | 19 | De ring van het lagerverbindingsstuk | FC200 |
6 | Bonnetring | SUS304 | 20 | Verminderde rollager | Standar |
7 | Pompbonnet | SUS304 | 21 | Het venster van het olieniveau | PTFE |
8 | Dragend huis | FC200 | 22 | Voorstofpan | FC200 |
9 | Verbindingsklier | SUS304 | 23 | Lossingsbuis | SUS304 |
10 | Voorlagerklier | FC200 | 24 | Schachtverbinding | M.S, G/P |
11 | Cilindrisch rollager | Standar | 25 | Schachtkoker | SUS304 |
12 | Palring | SUS304 | 26 | Schroefstop | SUS304 |
13 | De haan van de luchthulp | FC200 | 27 | Verzegelende pakking | PTFE |
14 | Hoekig kogellager | Standar | 28 | Drijvende krachtnoot | SUS304 |
