QJB Anti-verstrikking dompelmixer

Productoverzicht
De QJB dompelmixer met anti-verstrikking is een speciaal ontworpen onderwatermengapparaat dat is ontwikkeld om de veelvoorkomende problemen van verstrikking en verstopping aan te pakken waarmee conventionele dompelmixers in complexe media zoals afvalwater en slib worden geconfronteerd. Door een geoptimaliseerd structureel ontwerp en krachtoverbrengingssysteem zorgt deze apparatuur voor een langdurige stabiele werking onder water, waardoor efficiënt mengen, mengen en stroombevordering van vloeibare media effectief wordt bereikt. Het verbetert de mediumuniformiteit tijdens waterbehandelingsprocessen en biedt consistente bedrijfsomstandigheden voor daaropvolgende behandelingsstappen zoals beluchting, sedimentatie en biochemische reacties. Ontworpen in overeenstemming met de veiligheids- en betrouwbaarheidsnormen voor onderwaterapparatuur, combineert het installatiegemak met kosteneffectief onderhoud, waardoor het geschikt is voor een breed scala aan gemeentelijke en industriële waterbehandelingstoepassingen.
2. Bedrijfsomstandigheden
Gemiddelde omstandigheden: Geschikt voor de behandeling van afvalwater, slib of gemengde vloeistoffen die zwevende vaste stoffen, vezels, vlokken en andere onzuiverheden bevatten. Het gemiddelde temperatuurbereik is 0°C tot 40°C, het pH-bereik is 6,0 tot 9,0, de gemiddelde dichtheid mag niet hoger zijn dan 1100 kg/m³ en de concentratie zwevende vaste stoffen mag niet hoger zijn dan 5000 mg/L (op maat gemaakte oplossingen beschikbaar voor speciale bedrijfsomstandigheden).
Omgevingsomstandigheden: De apparatuur moet volledig onder water werken, met een duikdieptebereik van 1,0 m tot 15 m (aanpasbaar volgens de werkelijke vereisten). De werkomgeving moet vrij zijn van sterke trillingen of schokken en mag geen corrosieve gassen of brandbare/explosieve stoffen bevatten. De voeding is driefasig AC 380V/50Hz (aanpasbaar voor speciale spanningen), waarbij spanningsschommelingen niet groter zijn dan ±10% van de nominale spanning.
Bedrijfsomstandigheden: De apparatuur moet werken op het gespecificeerde gemiddelde vloeistofniveau; starten onder nullast (zonder onderdompeling in het medium) is verboden. De continue bedrijfstijd mag niet minder zijn dan 8.000 uur per jaar, en intermitterende werking is toegestaan ​​(met start-stopintervallen die voldoen aan de bedrijfsspecificaties van de apparatuur).
III. Toepassingsbereik
Gemeentelijke waterbehandeling: Geschikt voor beluchtingstanks, anaerobe tanks, anoxische tanks, slibverdikkingstanks en egalisatietanks in gemeentelijke afvalwaterzuiveringsinstallaties, gebruikt om rioolwater te mengen met actief slib, slibbezinking te voorkomen en de biochemische reactie-efficiëntie te verbeteren. Het kan ook worden toegepast voor het homogeniseren van de waterkwaliteit in stedelijke opvangbekkens voor regenwater.
Industriële waterbehandeling: omvat afvalwaterbehandelingssystemen voor industrieën zoals de chemische, farmaceutische, drukkerij- en verfindustrie, en voedselverwerking, inclusief aanpassing van de waterkwaliteit en mengen in de voorbehandelingsfase, het mengen van slib in biochemische behandelingstanks, en circulatie en uniformiteitsonderhoud in industriële recirculerende watersystemen. Het kan ook worden toegepast bij het mengen van slib en het voorkomen van aankoeken bij industriële slibbehandeling.
Andere toepassingen zijn onder meer oxygenatie en circulatiemenging in de aquacultuur (verbetering van de landbouwomgeving), waterverstoring bij ecologisch herstel van rivieren en meren (het bevorderen van de wateruitwisseling en het remmen van de algengroei), en het mengen van percolaat in percolaatbehandelingsvijvers.
IV. Werkingsprincipe
De QJB-CR dompelmixer met anti-verstrikking wordt aangedreven door een dompelmotor, die het vermogen via een koppeling overbrengt naar de reductiekast. Het reductiemechanisme zet de hoge rotatiesnelheid van de motor om in een lage snelheid en een hoog koppel rotatie van de waaier. De waaier heeft een speciaal ontworpen gestroomlijnde vorm die tijdens rotatie zowel axiale stuwkracht als radiale roerkracht genereert: de axiale stuwkracht drijft de vloeistof langs de as van de apparatuur aan, waardoor een gerichte waterstroom ontstaat; terwijl de radiale roerkracht een cirkelvormige beweging in het omringende medium teweegbrengt, waardoor verspreiding en menging wordt bevorderd.
Ondertussen is het anti-verstrikkingsontwerp een belangrijk technisch hoogtepunt: tussen de waaier en het motorhuis is een beschermend rooster aangebracht. Deze roosterstructuur zorgt voor een soepele vloeistofstroom en voorkomt effectief dat vezels, haar en strookachtig vuil in de opening tussen de waaier en de motor terechtkomen. Bovendien zijn de randen van de waaierbladen speciaal gladgemaakt om de aanhechting van vuil te minimaliseren. De draairichting en hoek van de waaier zijn ontworpen om een ​​"snijdende" waterstroom te genereren, waardoor de kans dat vuil zich rond de waaier wikkelt verder wordt verkleind. Dit ontwerp zorgt voor een stabiele werking van de apparatuur op de lange termijn en voorkomt problemen zoals stroomoverbelasting en apparaatschade veroorzaakt door verstrikking.
5. Productstructuur
De QJB dompelmixer met anti-verstrikking heeft een geïntegreerd onderwaterontwerp, voornamelijk samengesteld uit de volgende kerncomponenten:
Dompelmotor: Er wordt gebruik gemaakt van een driefasige asynchrone onderwatermotor, met een roestvrijstalen behuizing (304 of 316L, geselecteerd op basis van de bedrijfsomstandigheden), die uitstekende corrosieweerstand en afdichtingsprestaties biedt. De motor is uitgerust met ingebouwde oververhittingsbeveiliging en lekstroombeveiligingen, die automatisch de stroomtoevoer uitschakelen wanneer de motortemperatuur de nominale waarde overschrijdt of lekkage optreedt, waardoor de veiligheid van de apparatuur wordt gegarandeerd.
Tandwielreductie-eenheid: Maakt gebruik van een planetaire tandwiel- of wormwielreductiestructuur, waarbij de overbrengingsverhouding is ontworpen op basis van het vermogen van de apparatuur en de mengvereisten. Dit vermindert effectief de rotatiesnelheid terwijl het koppel toeneemt, waardoor voldoende roerkracht voor de waaier wordt gegarandeerd. De interne componenten zijn gevuld met speciaal smeermiddel, wat zorgt voor uitstekende smering en warmteafvoer, waardoor de levensduur wordt verlengd.

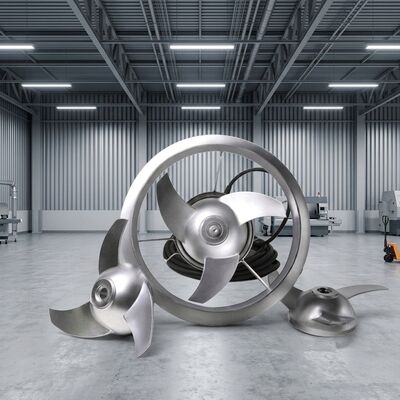

Waaier: De waaier is gemaakt van versterkt technisch plastic (zoals PPO) of roestvrij staal, meestal voorzien van 3 tot 4 bladen met een teruggeslagen, gestroomlijnd ontwerp dat de waterbestendigheid vermindert en de mengefficiëntie verbetert. De waaier is via een spieverbinding verbonden met de uitgaande as van de versnellingsbak, wat een veilige installatie en gemakkelijke demontage garandeert.

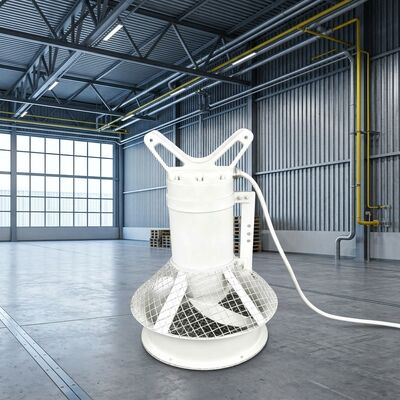

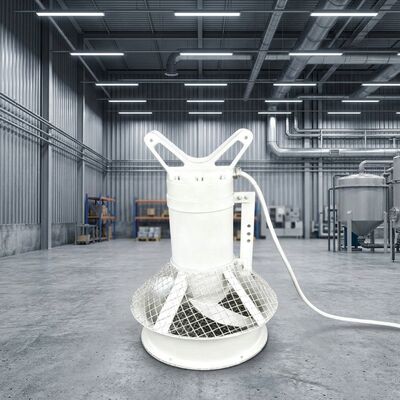

Anti-verstrikkingsbescherming: bevindt zich aan de buitenzijde van de waaier, is veilig verbonden met het motorhuis en is gemaakt van roestvrij staal. De roosterafstanden zijn ontworpen volgens de gangbare onzuiverheidsgroottes (doorgaans 10 mm – 20 mm), waardoor effectief wordt voorkomen dat groot vuil het rotorgebied binnendringt, terwijl een onbeperkte waterstroom mogelijk is. De randen van de beschermkap zijn voorzien van afgeronde overgangen om krassen op operators of leidingen te voorkomen.
Afdichtingssysteem: Beschikt over een dubbele afdichtingsstructuur die mechanische afdichtingen en skeletolieafdichtingen combineert. De mechanische afdichting is gemaakt van corrosiebestendig siliciumcarbide-siliciumcarbide of siliciumcarbide-grafietmateriaal, waardoor effectief wordt voorkomen dat water het interieur van de motor binnendringt. De skeletolieafdichting dient als extra afdichting, waardoor de betrouwbaarheid van de afdichting verder wordt vergroot en een langdurig onderwaterbedrijf zonder lekkage wordt gegarandeerd.

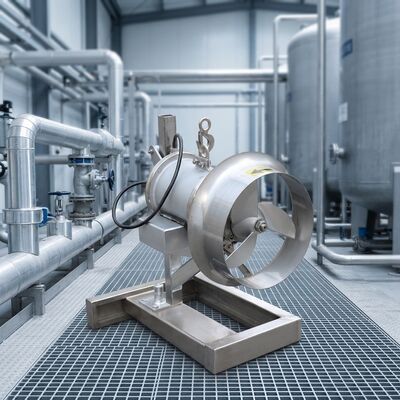

Installatie- en montagecomponenten: inclusief geleidestangen, hefinrichtingen en basisplaten; de geleidestangen worden gebruikt voor het installeren en verwijderen van apparatuur, waardoor onderhoudspersoneel de apparatuur gemakkelijk onder water kan tillen met behulp van het hefapparaat; de basisplaat is aan de bodem van de tank bevestigd om de operationele stabiliteit te garanderen en verplaatsing van apparatuur als gevolg van de impact van de waterstroom te voorkomen.
6. Productkenmerken en voordelen
Zeer effectief anti-verstrikkingsontwerp voor een stabielere werking: Met een anti-verstrikkingsbescherming en een geoptimaliseerd rotorontwerp vermindert dit aanzienlijk het risico dat vuil verstrikt raakt bij de bron. Vergeleken met traditionele mixers met dompelmotor wordt het aantal storingen door verstrengeling met meer dan 80% verminderd, waardoor de stilstandtijd voor het reinigen wordt geminimaliseerd en de continue bedrijfstijd wordt verlengd.
Hoge mengefficiëntie en lager energieverbruik: Het gestroomlijnde waaierontwerp, gecombineerd met een geoptimaliseerde overbrengingsverhouding, concentreert de roerkracht effectiever, waardoor een breder scala aan mediummengingen op hetzelfde vermogensniveau mogelijk wordt, waardoor de menguniformiteit met 15%-20% wordt verbeterd. Ondertussen vermindert de efficiënte integratie van de motor en versnellingsbak het energieverlies, waardoor een 10%-15% grotere energiebesparing wordt gerealiseerd in vergelijking met traditionele apparatuur.
Zeer corrosiebestendig en breed toepasbaar: kerncomponenten zijn gemaakt van corrosiebestendige materialen zoals roestvrij staal en versterkte technische kunststoffen, die bestand zijn tegen verschillende corrosieve media, waaronder gemeentelijk rioolwater en industrieel afvalwater. De materialen bieden een hoge sterkte, uitstekende slagvastheid en verouderingsbestendigheid, waardoor een levensduur van 8 tot 10 jaar onder normale onderhoudsomstandigheden mogelijk is.
Hoge veiligheidsprestaties en gemakkelijke bediening: de motor is uitgerust met meerdere ingebouwde beveiligingsapparaten om potentiële gevaren zoals oververhitting en elektrische lekkage te voorkomen. Het modulaire ontwerp van de apparatuur maakt eenvoudige demontage en vervanging van componenten mogelijk, waardoor onderhoudspersoneel routineonderhoud kan uitvoeren zonder dat hiervoor uitgebreide training nodig is. Bovendien werkt het apparaat met een laag geluidsniveau (onderwatergeluid ≤60 dB), waardoor verstoring van de omgeving tot een minimum wordt beperkt.
Hoog aanpassingsvermogen en flexibele toepassing: De apparatuur kan worden aangepast in termen van vermogen (0,75 kW – 37 kW), waaierdiameter (200 mm – 800 mm) en onderdompelingsdiepte, afhankelijk van de afmetingen en mediumkenmerken (zoals concentratie van zwevende vaste stoffen en viscositeit) van verschillende behandelingstanks, waardoor wordt voldaan aan persoonlijke vereisten voor gemeentelijke, industriële en ecologische restauratietoepassingen. Bovendien ondersteunt het stand-alone werking of gecoördineerde besturing van meerdere eenheden, en kan het worden geïntegreerd met het PLC-besturingssysteem van waterzuiveringsinstallaties voor automatische werking.
