QSP Onderwater rioolwaterpomp: met waterbestendige draad en zandpreventie
Inleiding
De onderwaterpomp van het type QSP (QS-onderwaterpomp) bestaat uit twee onderdelen: een pomp en een motor.
De waterpomp is samengesteld uit een schroef, een schroefschroef, een inlaatknop, een uitlaat en andere onderdelen.De onderzeese motor heeft een met water gevulde structuur. De stator winding en de ijzeren kern worden rechtstreeks ondergedompeld in water, voornamelijk gebruikt voor motor koeling en schuiflagers smeren.De stator winding van de motor neemt waterbestendige elektromagnetische draadDe rotor is van eekhoornkooienstructuur. Het bovenste uiteinde van de motor is voorzien van een waterinspuitgat en een uitlaatgat.en het onderste uiteinde is voorzien van een waterontladingsgatHet onderste deel van de motor is voorzien van een stuwkant om de askracht van de pomp en het dode gewicht van de rotor te dragen.De verlengde uiteinde van de rotorachts is uitgerust met een rubberen zandwerper en een schuifkoers olie afdichting om een zand voorkomende mechanisme te vormen, waardoor sediment effectief niet in de motor kan komen.
De driefasemotor is onderverdeeld in rollend lager en schuiflager.die respectievelijk de radiële en de axiale kracht van de elektrische pomp dragen wanneer deze werktDe afdichtingsring en de zandbeheerskap vormen de afdichting van de motor.
De belangrijkste voordelen zijn: betrouwbare werking, duurzaamheid, gebruiksgemak, hoog vermogen, minder storingen, lage onderhoudskosten.
Toepassing
Vanwege de bijzondere structuur en minder vervuiling van de waterbron is deze serie elektrische pomp een soort waterophefgereedschap dat met één machine en pomp in het water draait.Het kan op grote schaal worden gebruikt bij de drainage en irrigatie van landbouwgrond, sprinklerirrigatie, wateropheffing van putten, huishoudelijke waterinname, watervoorziening en -afvoer van industriële en civiele gebouwen, afleiding van water in heuvelachtige gebieden en afvoer in laaggelegen gebieden.
3, Bedieningsvoorwaarden van QSP-duikpomp
De elektrische pomp moet onder de volgende omstandigheden continu kunnen werken:
1De gemiddelde temperatuur mag niet hoger zijn dan + 25 °C;
2De pH-waarde van het medium ligt tussen 6,5 en 8.5;
3De volumeverhouding van vaste onzuiverheden bedraagt niet meer dan 0,1% en de deeltjesgrootte niet meer dan 0,2 mm;
4De frequentie van het vermogen is 50 Hz, de spanning 380 V en het spanningsschommelingsbereik 0,9-1,1 maal hoger dan de nominale waarde.
5De duikdiepte is niet minder dan 0,5 meter.
Installatie en instructies

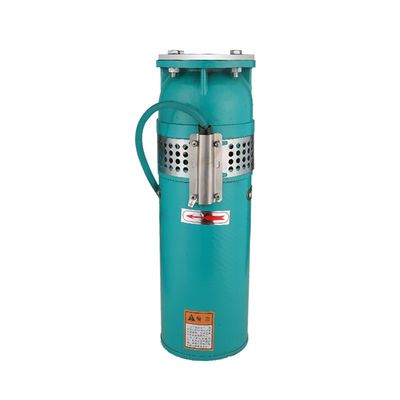

Foto's

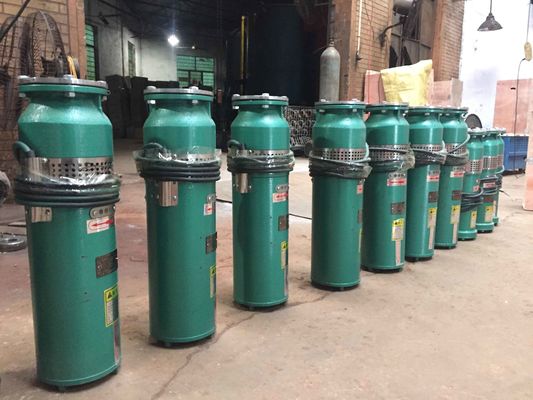

Materiaal op gietijzer

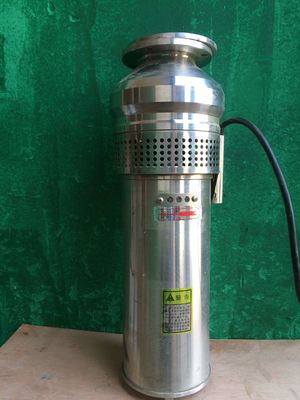

materiaal op SS 304
Parameter
| Model |
Stroom M3/h |
Kop m |
Kracht Kw |
Stroom Een |
Hoogte van pomp mm |
Buitendeurs van de flenster mm |
Centrale afstand van de flens mm |
De diameter van de stopcontact mm |
| QSP15-10-0.75 | 15 | 10 | 0.75 | 2.6 | 450 | 150 | 130 | 50 |
| QSP10-10-0.55 | 10 | 10 | 0.55 | 2.2 | 450 | 150 | 130 | 50 |
| QSP10-14-0.75 | 10 | 14 | 0.75 | 2.6 | 450 | 150 | 130 | 50 |
| QSP15-7-0.55 | 15 | 7 | 0.55 | 2.2 | 450 | 150 | 130 | 50 |
| QSP15-14-1.1 | 15 | 14 | 1.1 | 3.2 | 520 | 156 | 135 | 50 |
| QSP40-6-1.1 | 40 | 6 | 1.1 | 3.2 | 520 | 156 | 135 | 80 |
| QSP25-9-1.1 | 25 | 9 | 1.1 | 3.2 | 520 | 156 | 135 | 65 |
| QSP25-12-1.5 | 25 | 12 | 1.5 | 4.2 | 520 | 156 | 135 | 65 |
| QSP40-9-1.5 | 40 | 9 | 1.5 | 4.2 | 520 | 156 | 135 | 80 |
| QSP15-25-2.2 | 15 | 26 | 2.2 | 5.7 | 580 | 150 | 130 | 50 |
| QSP25-17-2.2 | 25 | 17 | 2.2 | 5.7 | 580 | 150 | 130 | 65 |
| QSP40-12-2.2 | 40 | 12 | 2.2 | 5.7 | 580 | 150 | 130 | 65 |
| QSP65-7-2.2 | 65 | 7 | 2.2 | 5.7 | 580 | 150 | 130 | 90 |
| QSP15-34/2-3 | 15 | 34 | 3 | 7 | 650 | 156 | 135 | 50 |
| QSP10-54/3-3 | 10 | 54 | 3 | 7 | 680 | 150 | 130 | 50 |
| QSP25-25-3 | 25 | 25 | 3 | 7 | 580 | 150 | 130 | 65 |
| QSP20-30/2-3 | 20 | 30 | 3 | 7 | 650 | 156 | 134 | 65 |
| QSP40-16-3 | 40 | 16 | 3 | 7 | 580 | 168 | 145 | 65 |
| QSP50-13-3 | 50 | 13 | 3 | 7 | 580 | 168 | 145 | 90 |
| QSP80-7-3 | 80 | 7 | 3 | 7 | 580 | 168 | 145 | 90 |
| QSP65-10-3 | 65 | 10 | 3 | 7 | 580 | 168 | 145 | 90 |
| QSP100-6-3 | 100 | 6 | 3 | 7 | 580 | 168 | 145 | 90 |
| QSP10-72/4-4 | 10 | 72 | 4 | 10.2 | 720 | 150 | 130 | 50 |
| QSP40-21-4 | 40 | 21 | 4 | 10.2 | 630 | 168 | 145 | 65 |
| QSP20-40/2-4 | 20 | 40 | 4 | 10.2 | 730 | 168 | 145 | 65 |
| QSP30-30/2-4 | 30 | 30 | 4 | 10.2 | 730 | 168 | 145 | 65 |
| QSP65-13-4 | 65 | 13 | 4 | 10.2 | 630 | 168 | 145 | 90 |
| QSP80-12-4 | 80 | 12 | 4 | 10.2 | 630 | 168 | 145 | 90 |
| QSP100-9-4 | 100 | 9 | 4 | 10.2 | 630 | 168 | 145 | 90 |
| QSP40-28-5.5 | 40 | 28 | 5.5 | 13.4 | 720 | 168 | 145 | 90 |
| QSP65-20-5.5 | 65 | 20 | 5.5 | 13.4 | 720 | 168 | 150 | 90 |
| QSP65-18-5.5 | 65 | 18 | 5.5 | 13.4 | 720 | 168 | 150 | 90 |
| QSP100-12-5.5 | 100 | 12 | 5.5 | 13.4 | 720 | 200 | 172 | 125 |
| QSP50-26-5.5 | 50 | 26 | 5.5 | 13.4 | 780 | 168 | 145 | 90 |
| QSP80-15-5.5 | 80 | 15 | 5.5 | 13.4 | 720 | 168 | 150 | 90 |
| QSP120-10-5.5 | 120 | 10 | 5.5 | 13.4 | 720 | 200 | 172 | 125 |
| QSP220-5-5.5 | 220 | 5 | 5.5 | 13.4 | 720 | 200 | 180 | 150 |
| QSP20-54/3-5.5 | 20 | 54 | 5.5 | 13.4 | 870 | 168 | 145 | 65 |
| QSP30-40/3-5.5 | 30 | 40 | 5.5 | 13.4 | 780 | 168 | 145 | 90 |
| QSP40-30/2-5.5 | 40 | 30 | 5.5 | 13.4 | 780 | 168 | 145 | 90 |
| QSP65-25-7.5 | 65 | 25 | 7.5 | 18.6 | 740 | 168 | 150 | 90 |
| QSP100-15-7.5 | 100 | 15 | 7.5 | 18.6 | 740 | 200 | 172 | 125 |
| QSP100-17-7.5 | 100 | 17 | 7.5 | 18.6 | 740 | 200 | 172 | 125 |
| QSP250-8-7.5 | 250 | 8 | 7.5 | 18.6 | 740 | 200 | 180 | 150 |
