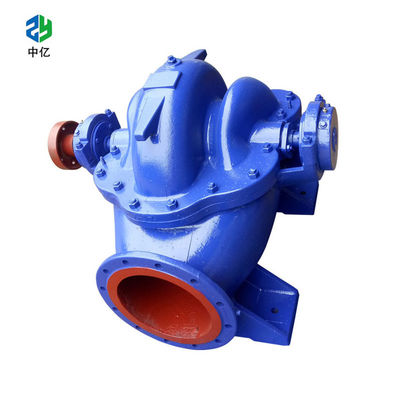

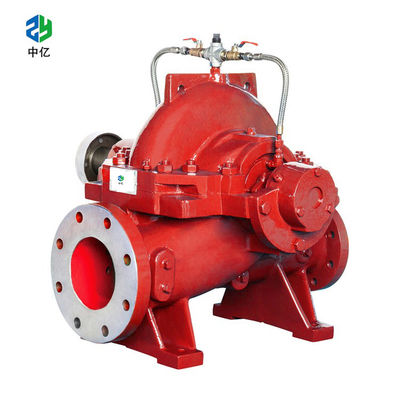

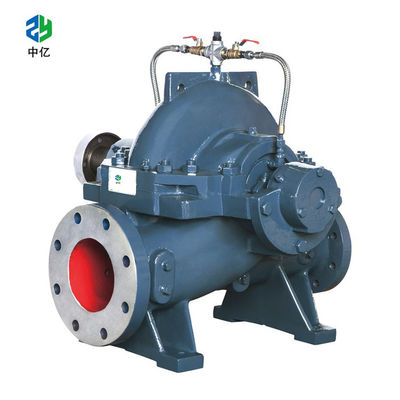

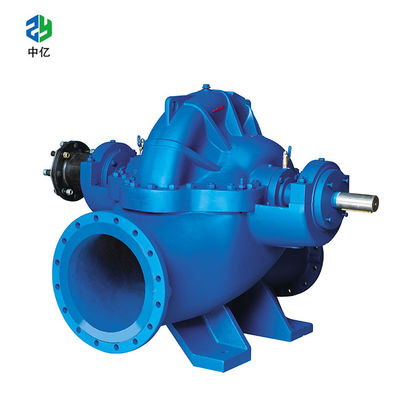

De horizontale dubbele centrifugaalpomp van het zuigings gespleten geval met motoren en motoren
de gespleten zuiging van geval centrifugaalpumple met motoren en motorenmateriaal op gietijzerblauw kleurt
Inleiding
TECHNISCHE BESCHRIJVING
Nieuwe gespleten gevalpomp
Beschikbare volledig met elektrische motor of dieselmotor
Gemakkelijk trekt de rug zich van bestuurder terug
Pompgeval met anticorrosieve deklaag HT250
Drijvende kracht in roestvrij staal AISI 304 of HT250
Schacht in roestvrij staal AISI 304 of gegalvaniseerd ijzer
Kwaliteitslager, mechanische verbinding/pakkingdrukker
TOEPASSINGEN
Geschikt voor gebruik met schone water en vloeistoffen dat niet chemisch agressief naar de materialen zijn waarvan de pomp wordt gemaakt. De gespleten gevalpompen worden geadviseerd voor gebruik in watervoorziening, het schoonmaken reeksen, druk het opvoeren, brandbestrijdingsreeksen, irrigatie, industriële toepassingen, wateromloop in climatisationreeksen, landbouw.
HET GEBRUIKEN VAN GRENZEN
Vloeibare temperatuur tussen -10℃ en +120℃
Omgevingstemperatuur tot +50℃
Max. werkdruk 25 bar
De ononderbroken dienst S1
Specificatie:
| Model | Stroom (Q) | Hoofd H (m) |
Snelheid n (t/min) |
Macht N (kW) |
NPSH (m) |
Drijvende krachtdiameter D (mm) |
||
| M ³ /H | L/S | Schachtmacht | Motor Macht |
|||||
| 150S-78 6Shipping en behandeling — 6 |
126 160 200 |
35 44.5 55.6 |
85 78 70 |
2950 | 41.4 46.9 54.2 |
55 | 3.0 3.6 4.4 |
252. |
| 150S-78A 6Shipping en behandeling — 6.A |
111.6 144 180 |
31 40 50 |
67 63 55 |
2950 | 30 33.8 38.5 |
45 | 2.7 3.5 4.0 |
228 |
| 150S-50 6Shipping en behandeling - 9 |
130 160 180 |
36.1 44.5 50 |
52.5 50 44 |
2950 | 25.6 38.2 32.9 |
37 | 3.5 4.0 4.5 |
201 |
| 150S-50A 6Shipping en behandeling — 9A |
111.6 144 180 |
31 40 55 |
44.8 40 35 |
2950 | 18.5 20.9 24.5 |
30 | 3.0 3.6 4.5 |
186 |
| 200S-95 8Shipping en behandeling — 6 |
216 280 342 |
60 78 95 |
108 95 84 |
2950 | 87.7 94.4 10.1 |
110 132 |
4.2 5.5 6.3 |
282 |
| 200S-63 8Shipping en behandeling — 9 |
216 280 351 |
60 78 97.5 |
69 63 50 |
2950 | 54.2 59.9 66.9 |
75 | 4.9 6.2 6.8 |
238.5 |
| 200S-63A 8Shipping en behandeling — 9A |
180 270 324 |
50 75 90 |
54.5 46 37.5 |
2950 | 41 48.3 51 |
55 | 4.5 5.8 6.6 |
220 |
| 200S-42 8Shipping en behandeling — 13 |
216 280 342 |
60 78 95 |
48 42 35 |
2950 | 35.8 39.2 42.4 |
45 | 5.0 6.5 7.0 |
202 |
| 200S-42A 8Shipping en behandeling — 13A |
198 270 310 |
55 75 86 |
43 36 31 |
2950 | 30.5 33.1 34.4 |
37 | 5.8 6.4 6.8 |
196 |
| 250S-65 10Shipping en behandeling — 6 |
360 486 576 |
100 135 160 |
71.5 65.1 57 |
1450 | 100.2 112.6 119.3 |
132 | 2.5 3.1 3.6 |
462 |
| 250S-65A 10Shipping en behandeling — 6A |
342 468 540 |
95 130 150 |
61 54 50 |
1450 | 83 91.8 101 |
110 | 2.4 3.0 3.5 |
433 |
| 250S-39 10Shipping en behandeling — 9 |
360 485 576 |
100 134.5 160 |
42.5 39 34 |
1450 | 55.6 63.2 65.9 |
75 | 2.8 3.4 3.8 |
367 |
| 250S-39A 10Shipping en behandeling — 9A |
324 468 576 |
90 130 160 |
35.5 30.5 25 |
1450 | 42.3 48.5 50.9 |
55 | 2.5 3.3 3.8 |
338 |
| 250S-24 10Shipping en behandeling - 13 |
360 485 576 |
100 134.5 60 |
28 24 20 |
1450 | 35.7 37.9 39.2 |
55 | 3.0 3.8 4.2 |
299 |
| Model | Stroom (Q) | Hoofd H (m) |
Snelheid n (t/min) |
Macht N (kW) |
NPSH (m) |
Drijvende krachtdiameter D (mm) |
||
| M ³ /H | L/S | Schachtmacht | Motor Macht |
|||||
| 250S-24A 10Shipping en behandeling — 13A |
342 414 482 |
95 115 134 |
22.2 20.3 17.4 |
1450 | 25.8 27.6 28.6 |
37 | 80 83 80 |
275 |
| 250S-14 10Shipping en behandeling — 19 |
365 485 576 |
101.4 134.5 160 |
16.5 14 11.5 |
1450 | 20.4 22.1 23.1 |
30 | 80.5 83.6 78 |
245 |
| 250S-14A 10Shipping en behandeling — 19A |
320 432 504 |
89 120 140 |
13.7 11 8.6 |
1450 | 15.4 15.8 15.8 |
22 | 78 82 75 |
226 |
| 300S-90 12Shipping en behandeling — 6 |
590 790 936 |
164 219 260 |
98 90 82 |
1450 | 213 249.5 279 |
300 | 74 77.5 75 |
540 |
| 300S-90A 12Shipping en behandeling — 6A |
576 756 918 |
160 210 255 |
86 78 70 |
1450 | 190 217 246 |
260 | 71 74 71 |
510 |
| 300S-90B 12Shipping en behandeling — 6B |
540 720 900 |
150 200 250 |
72 67 57 |
1450 | 151 180 200 |
230 | 70 73 70 |
475 |
| 300S-58 12Shipping en behandeling — 9 |
576 790 972 |
160 219 270 |
65 58 50 |
1450 | 127.5 151.2 167.5 |
200 | 80 82.4 79 |
452 |
| 300S-58A 12Shipping en behandeling — 9A |
529 720 893 |
147 200 248 |
55 49 42 |
1450 | 99.2 115.6 131 |
160 | 80 83 78 |
402 |
| 300S-58B 12Shipping en behandeling — 9B |
504 684 835 |
140 190 232 |
47.2 43 37 |
1450 | 82.5 97.7 108 |
132 | 79 82 78 |
382 |
| 300S-32 12Shipping en behandeling — 13 |
600 790 950 |
166.7 219 269.9 |
37.5 32 26.5 |
1450 | 75.7 80.9 83.2 |
90 | 31 38.5 32.5 |
352 |
| 300S-32A 12Shipping en behandeling — 13A |
551 720 810 |
153 200 225 |
31 26 24 |
1450 | 56.9 66.7 65.8 |
75 | 79.3 82.5 80.5 |
322 |
| 300S-19 12Shipping en behandeling — 19 |
612 790 935 |
170 219 260 |
23 19 14.5 |
1450 | 46.2 48 47.4 |
55 | 83 85 78 |
290 |
| 300S-19A 12Shipping en behandeling — 19A |
504 720 900 |
140 200 250 |
20 16 11.5 |
1450 | 34.8 38.3 37.6 |
45 | 79 82 75 |
260 |
| 300S-12 12Shipping en behandeling — 28 |
612 790 935 |
170 220 260 |
14.5 12 9 |
1450 | 23.5 31 31.9 |
37 | 82 83 72 |
251 |
