TOEPASSING
CDL/CDLF is een soort multifunctionele producten. Het kan worden gebruikt om divers middel van leidingwater aan industriële vloeistof bij verschillende temperatuur en met verschillende stroomtarief en druk te vervoeren. CDL-het type is van toepassing op het vervoeren van niet corrosieve vloeistof, terwijl CDLF voor lichtjes corrosieve vloeistof geschikt is.
Watervoorziening: Waterfilter en vervoer in Waterleidingsbedrijven, het opvoeren die van hoofdpijpleiding, in high-rise gebouwen opvoeren.
Het industriële opvoeren: Het watersysteem van de processtroom, schoonmakend systeem, het systeem van de hoge drukwas, de Industriële vloeistof die van het brandbestrijdingssysteem vervoeren: Het koelen en airconditioningssysteem, boilerwatervoorziening en condenserend systeem, machine-geassocieerd doel, zuren en alkali
Waterbehandeling: Ultrafiltratiesysteem, omgekeerde osmosesysteem, distillatiesysteem, zwembad, separatorirrigatie: Landbouwgrondirrigatie, nevelirrigatie, druipende irrigatie.
Verrichtingsvoorwaarden
Dunne, schone, onontvlambare en onontplofbare vloeistof die geen stevige korrels en vezels bevat.
Vloeibare temperatuur:
Normaal temperatuurtype: - 15℃~+70℃,
Warm watertype: +70℃~+120℃
Omgevingstemperatuur: tot +40℃
Hoogte: tot 1000m
Pomp

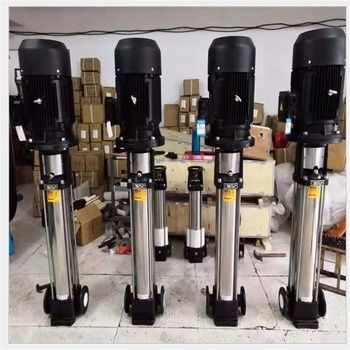

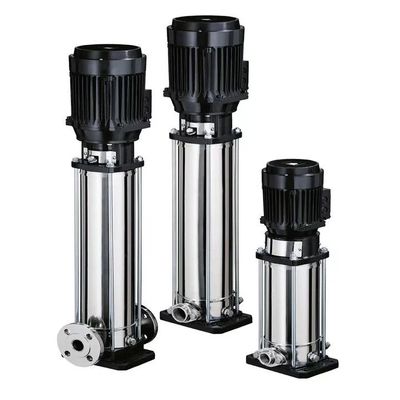

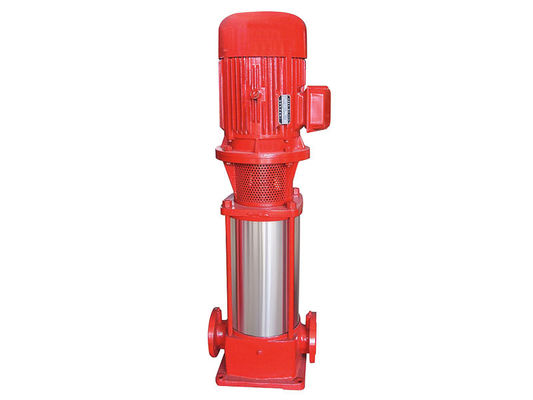

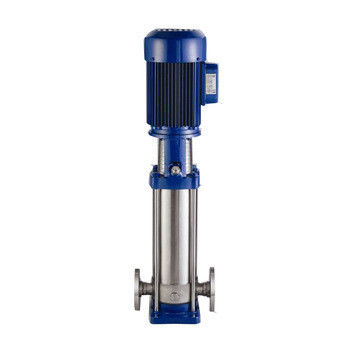

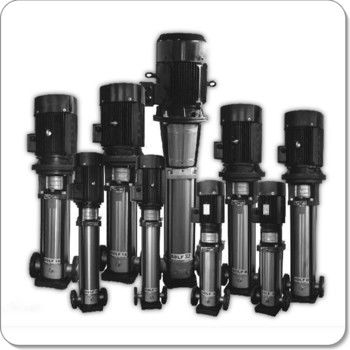

CDL/CDLF is een soort verticale niet zelfinstructie meertrappige centrifugaalpomp, die door een standaard elektrische motor wordt gedreven. De schacht van de motoroutput verbindt direct aan de pompschacht door een koppeling. De druk-bestand cilinder en stroompassagecomponenten worden bevestigd tussen pomphoofd en in-en afzetsectie met verbindingsstangbouten. De inham en de afzet worden gevestigd bij de pompbodem bij hetzelfde vliegtuig. Dit soort pomp kan met een intelligente beschermer worden uitgerust om het droog-in werking stelt, uit-van-fase en overbelasting effectief te verhinderen.
Elektrische motor
De volledig-ingesloten air-blast twee-pool standed motor
Beschermingsklasse: IP55
Isolatieklasse: F
Standaardvoltage, 50HZ: 1x220-230/240V
3x200-220/346-380V
3x220-240/380-415V
3x380-415V
60HZ: 3×200-230/346-400V
3×220-255/380-440V
3×220-227/380-480V
|
|
| Model |
Motormacht |
Stroom |
Hoofd |
Snelheid |
| KW |
HP |
m3/h |
m |
t/min |
| 1.1 CDL1 |
|
|
|
|
|
| Cdl1-2 |
0,37 |
0,5 |
1 |
11.5 |
2900 |
| Cdl1-3 |
0,37 |
0,5 |
1 |
17 |
2900 |
| Cdl1-4 |
0,37 |
0,5 |
1 |
22.5 |
2900 |
| Cdl1-5 |
0,37 |
0,5 |
1 |
28 |
2900 |
| Cdl1-6 |
0,37 |
0,5 |
1 |
33.5 |
2900 |
| Cdl1-7 |
0,37 |
0,5 |
1 |
39 |
2900 |
| Cdl1-8 |
0,55 |
0,75 |
1 |
45 |
2900 |
| Cdl1-9 |
0,55 |
0,75 |
1 |
51 |
2900 |
| Cdl1-10 |
0,55 |
0,75 |
1 |
57 |
2900 |
| CDL1-11 |
0,55 |
0,75 |
1 |
61 |
2900 |
| CDL1-12 |
0,75 |
1 |
1 |
67 |
2900 |
| CDL1-13 |
0,75 |
1 |
1 |
73 |
2900 |
| CDL1-14 |
0,75 |
1 |
1 |
78 |
2900 |
| CDL1-15 |
0,75 |
1 |
1 |
84 |
2900 |
| CDL1-17 |
1.1 |
1.5 |
1 |
95 |
2900 |
| CDL1-19 |
1.1 |
1.5 |
1 |
106 |
2900 |
| CDL1-21 |
1.1 |
1.5 |
1 |
117 |
2900 |
| CDL1-23 |
1.1 |
1.5 |
1 |
128 |
2900 |
| CDL1-25 |
1.5 |
2 |
1 |
139 |
2900 |
| CDL1-27 |
1.5 |
2 |
1 |
150 |
2900 |
| CDL1-30 |
1.5 |
2 |
1 |
166 |
2900 |
| CDL1-33 |
2.2 |
3 |
1 |
183 |
2900 |
| CDL1-36 |
2.2 |
3 |
1 |
200 |
2900 |
| 1.2 CDL2 |
|
|
|
|
|
| Cdl2-2 |
0,37 |
0,5 |
2 |
15 |
2900 |
| Cdl2-3 |
0,37 |
0,5 |
2 |
22 |
2900 |
| Cdl2-4 |
0,55 |
0,75 |
2 |
30 |
2900 |
| Cdl2-5 |
0,55 |
0,75 |
2 |
37 |
2900 |
| Cdl2-6 |
0,75 |
1 |
2 |
45 |
2900 |
| Cdl2-7 |
0,75 |
1 |
2 |
52 |
2900 |
| Cdl2-9 |
1.1 |
1.5 |
2 |
67 |
2900 |
| CDL2-11 |
1.1 |
1.5 |
2 |
82 |
2900 |
| CDL2-13 |
1.5 |
2 |
2 |
98 |
2900 |
| CDL2-15 |
1.5 |
2 |
2 |
112 |
2900 |
| CDL2-16 |
1.5 |
2 |
2 |
120 |
2900 |
| CDL2-17 |
2.2 |
3 |
2 |
128 |
2900 |
| CDL2-18 |
2.2 |
3 |
2 |
136 |
2900 |
| CDL2-19 |
2.2 |
3 |
2 |
145 |
2900 |
| Cdl2-20 |
2.2 |
3 |
2 |
155 |
2900 |
| CDL2-22 |
2.2 |
3 |
2 |
165 |
2900 |
| CDL2-23 |
3 |
4 |
2 |
176 |
2900 |
| CDL2-24 |
3 |
4 |
2 |
188 |
2900 |
| CDL2-26 |
3 |
4 |
2 |
198 |
2900 |
| 1.3 CDL3 |
|
|
|
|
|
| Cdl3-2 |
0,37 |
0,5 |
3 |
9 |
2900 |
| Cdl3-3 |
0,37 |
0,5 |
3 |
14 |
2900 |
| Cdl3-4 |
0,37 |
0,5 |
3 |
19 |
2900 |
| Cdl3-5 |
0,37 |
0,5 |
3 |
23 |
2900 |
| Cdl3-6 |
0,55 |
0,75 |
3 |
28 |
2900 |
| Cdl3-7 |
0,55 |
0,75 |
3 |
32 |
2900 |
| Cdl3-8 |
0,75 |
1 |
3 |
37 |
2900 |
| Cdl3-9 |
0,75 |
1 |
3 |
42 |
2900 |
| Cdl3-10 |
0,75 |
1 |
3 |
47 |
2900 |
| CDL3-11 |
1.1 |
1.5 |
3 |
51 |
2900 |
| CDL3-12 |
1.1 |
1.5 |
3 |
55 |
2900 |
| CDL3-13 |
1.1 |
1.5 |
3 |
60 |
2900 |
| CDL3-15 |
1.1 |
1.5 |
3 |
69 |
2900 |
| CDL3-17 |
1.5 |
2 |
3 |
79 |
2900 |
| CDL3-19 |
1.5 |
2 |
3 |
88 |
2900 |
| CDL3-21 |
2.2 |
3 |
3 |
98 |
2900 |
| CDL3-23 |
2.2 |
3 |
3 |
107 |
2900 |
| CDL3-25 |
2.2 |
3 |
3 |
116 |
2900 |
| CDL3-27 |
2.2 |
3 |
3 |
124 |
2900 |
| CDL3-29 |
2.2 |
3 |
3 |
133 |
2900 |
| CDL3-31 |
3 |
3 |
3 |
142 |
2900 |
| CDL3-33 |
3 |
3 |
3 |
151 |
2900 |
| CDL3-36 |
3 |
3 |
3 |
168 |
2900 |
| 1.4 CDL4 |
|
|
|
|
|
| Cdl4-2 |
0,37 |
0,5 |
4 |
15 |
2900 |
| Cdl4-3 |
0,55 |
0,75 |
4 |
24 |
2900 |
| Cdl4-4 |
0,75 |
1 |
4 |
32 |
2900 |
| Cdl4-5 |
1.1 |
1.5 |
4 |
40 |
2900 |
| Cdl4-6 |
1.1 |
1.5 |
4 |
48 |
2900 |
| Cdl4-7 |
1.5 |
2 |
4 |
56 |
2900 |
| Cdl4-8 |
1.5 |
2 |
4 |
64 |
2900 |
| Cdl4-10 |
2.2 |
3 |
4 |
81 |
2900 |
| CDL4-12 |
2.2 |
3 |
4 |
95 |
2900 |
| CDL4-13 |
2.2 |
3 |
4 |
100 |
2900 |
| CDL4-14 |
3 |
4 |
4 |
112 |
2900 |
| CDL4-15 |
3 |
4 |
4 |
120 |
2900 |
| CDL4-16 |
3 |
4 |
4 |
129 |
2900 |
| CDL4-17 |
3 |
4 |
4 |
136 |
2900 |
| CDL4-18 |
4 |
5.5 |
4 |
148 |
2900 |
| CDL4-19 |
4 |
5.5 |
4 |
153 |
2900 |
| Cdl4-20 |
4 |
5.5 |
4 |
162 |
2900 |
| CDL4-21 |
4 |
5.5 |
4 |
169 |
2900 |
| CDL4-22 |
4 |
5.5 |
4 |
178 |
2900 |
| 1.5 CDL8 |
|
|
|
|
|
| Cdl8-2 |
0,75 |
1 |
8 |
18 |
2900 |
| Cdl8-3 |
1.1 |
1.5 |
8 |
27 |
2900 |
| Cdl8-4 |
1.5 |
2 |
8 |
36 |
2900 |
| Cdl8-5 |
2.2 |
3 |
8 |
45 |
2900 |
| Cdl8-6 |
2.2 |
3 |
8 |
54 |
2900 |
| Cdl8-7 |
3 |
4 |
8 |
65 |
2900 |
| Cdl8-8 |
3 |
4 |
8 |
73 |
2900 |
| Cdl8-9 |
3 |
4 |
8 |
82 |
2900 |
| Cdl8-10 |
4 |
5.5 |
8 |
92 |
2900 |
| CDL8-11 |
4 |
5.5 |
8 |
102 |
2900 |
| CDL8-12 |
4 |
5.5 |
8 |
111 |
2900 |
| CDL8-13 |
5.5 |
7.5 |
8 |
121 |
2900 |
| CDL8-14 |
5.5 |
7.5 |
8 |
130 |
2900 |
| CDL8-15 |
5.5 |
7.5 |
8 |
139 |
2900 |
| CDL8-16 |
5.5 |
7.5 |
8 |
148 |
2900 |
| CDL8-17 |
7.5 |
10 |
8 |
158 |
2900 |
| CDL8-18 |
7.5 |
10 |
8 |
167 |
2900 |
| CDL8-19 |
7.5 |
10 |
8 |
177 |
2900 |
| Cdl8-20 |
7.5 |
10 |
8 |
186 |
2900 |
| 1.6 CDL12 |
|
|
|
|
|
| Cdl12-2 |
1.5 |
2 |
12 |
20 |
2900 |
| Cdl12-3 |
2.2 |
3 |
12 |
30 |
2900 |
| Cdl12-4 |
3 |
4 |
12 |
40 |
2900 |
| Cdl12-5 |
3 |
4 |
12 |
50 |
2900 |
| Cdl12-6 |
4 |
5.5 |
12 |
60 |
2900 |
| Cdl12-7 |
5.5 |
7.5 |
12 |
70 |
2900 |
| Cdl12-8 |
5.5 |
7.5 |
12 |
80 |
2900 |
| Cdl12-9 |
5.5 |
7.5 |
12 |
91 |
2900 |
| Cdl12-10 |
7.5 |
10 |
12 |
101 |
2900 |
| CDL12-12 |
7.5 |
10 |
12 |
121 |
2900 |
| CDL12-14 |
11 |
15 |
12 |
141 |
2900 |
| CDL12-16 |
11 |
15 |
12 |
162 |
2900 |
| CDL12-18 |
11 |
15 |
12 |
183 |
2900 |
| 1.7 CDL16 |
|
|
|
|
|
| Cdl16-2 |
2.2 |
3 |
16 |
22 |
2900 |
| Cdl16-3 |
3 |
4 |
16 |
34 |
2900 |
| Cdl16-4 |
4 |
5.5 |
16 |
46 |
2900 |
| Cdl16-5 |
5.5 |
7.5 |
16 |
58 |
2900 |
| Cdl16-6 |
5.5 |
7.5 |
16 |
70 |
2900 |
| Cdl16-7 |
7.5 |
10 |
16 |
82 |
2900 |
| Cdl16-8 |
7.5 |
10 |
16 |
94 |
2900 |
| Cdl16-9 |
11 |
15 |
16 |
106 |
2900 |
| Cdl16-10 |
11 |
15 |
16 |
118 |
2900 |
| CDL16-11 |
11 |
15 |
16 |
132 |
2900 |
| CDL16-12 |
11 |
15 |
16 |
141 |
2900 |
| CDL16-13 |
15 |
20 |
16 |
155 |
2900 |
| CDL16-14 |
15 |
20 |
16 |
166 |
2900 |
| CDL16-15 |
15 |
20 |
16 |
178 |
2900 |
| CDL16-16 |
15 |
20 |
16 |
189 |
2900 |
| 1.8 CDL20 |
|
|
|
|
|
| Cdl20-1 |
1.1 |
1.5 |
20 |
10 |
2900 |
| Cdl20-2 |
2.2 |
3 |
20 |
23 |
2900 |
| Cdl20-3 |
4 |
5.5 |
20 |
35 |
2900 |
| Cdl20-4 |
5.5 |
7.5 |
20 |
47 |
2900 |
| Cdl20-5 |
5.5 |
7.5 |
20 |
58 |
2900 |
| Cdl20-6 |
7.5 |
10 |
20 |
70 |
2900 |
| Cdl20-7 |
7.5 |
10 |
20 |
82 |
2900 |
| Cdl20-8 |
11 |
15 |
20 |
94 |
2900 |
| Cdl20-10 |
11 |
15 |
20 |
118 |
2900 |
| CDL20-12 |
15 |
20 |
20 |
142 |
2900 |
| CDL20-14 |
15 |
20 |
20 |
166 |
2900 |
| CDL20-17 |
18.5 |
25 |
20 |
202 |
2900 |
|
